| 用途 |
●高温用。液温120度まで(ポンプ吐出圧は0.7MPaまでと制限があります)。 |
| 商品説明 |

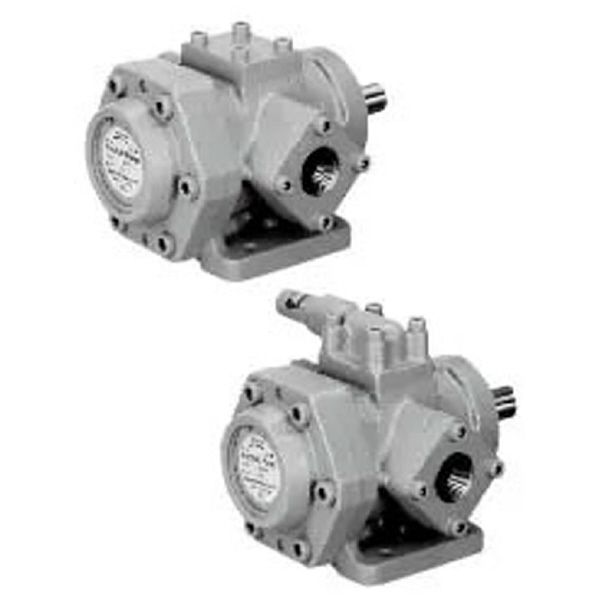

- トロコイド(R)ポンプとは外歯車と内歯車の間に流体を取り込み歯車を回転させることで流体を移送するポンプです。
- 内接歯車型ポンプなので、同容量の他ポンプに比ベコンパクトです。
- コンパクトなので、設計の自由度が高まります。
- 容積型ポンプで自吸性があるため、呼び油を必要としません。
- 内接歯車方式なので、歯車の噛み合いに対する騒音が小さいです。また、脈動についても同様のことが言えます。
- 高精度のロータ、部品により摩耗が少なく長寿命を実現しています。
- TOP-3Hのモデルチェンジ品です。性能、取り付け寸法は互換性があります。
|
| 商品スペック |
- 商品タイプ：ポンプ単品・中容量
- 吐出量(L/min)：97.5/117.0(1500min-1/1800min-1)［ポンプ軸回転あたり］
- 回転方向：時計方向(標準)
- リリーフバルブ：バルブ有
- トロコイド ポンプ(MPa)：4.0
- A(mm)：247
- B(mm)：197
- D(吸入口)：Rc1-1/4
- D(吐出口)：Rc1
- Oリング材質・形番：フッ素ゴム
- オイルシール材質・形番：フッ素ゴム
- シール・パッキン：特殊仕様
- トロコイドロータ材質・形番：標準
- パッキン材質・形番：テフロンシート
- ベアリング材質・形番：標準
- ポンプ軸回転あたりの吐出量(cm3/rev)：65.0
- リリーフバルブセット圧力(MPa)：0.2
- 概略質量(kg)：16.2
- 形式：N350
- 最高回転数(min-1)：1800
- 使用可能な最大吐出圧力(MPa)：2.0
|
| 注意事項 |
- トロコイド(R)ポンプはポンプ内部に異物が混入すると本来のパフォーマンスを発揮できない場合があります。
- 分解・改造された商品は、保証対象外・調査対象外となります。
- 回転方向はポンプ軸側から見て。
- 最大吐出圧力、最高回転数は試供油:ISO-VG46、油温:40℃時の値。
- 使用可能な最大吐出圧力2.0(MPa)の場合、使用環境・仕様条件により性能を発押しない場合があります。
|
