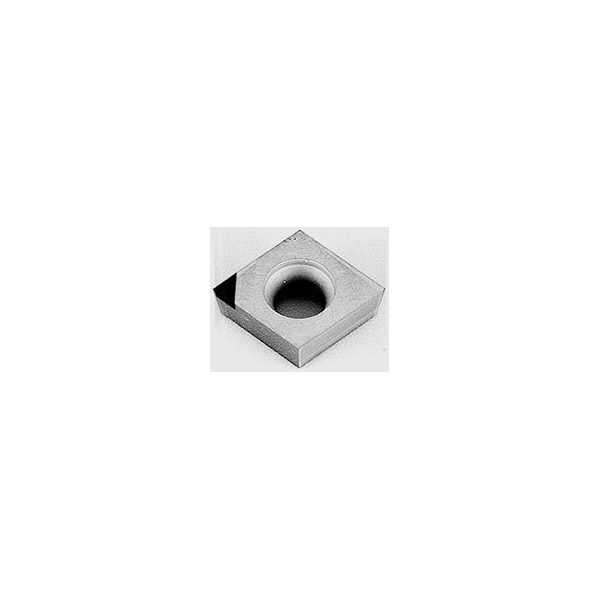

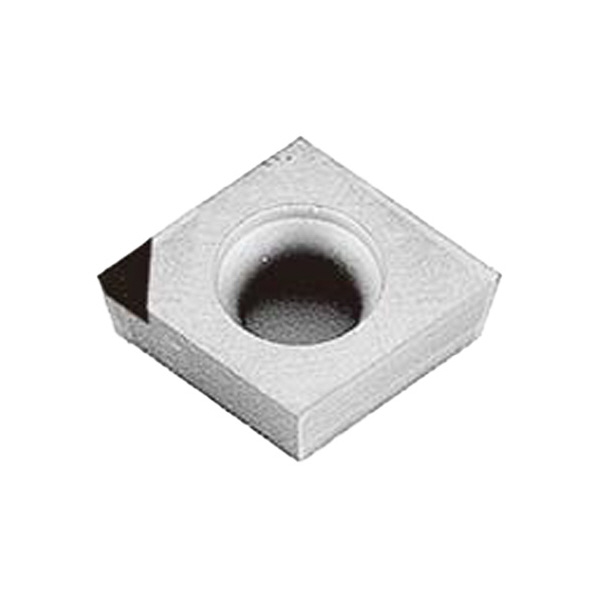

住友電気工業（株） スミボロン スローアウェイチップ NU-CCGW スミボロン　スローアウェイチップ NU-CCGW09T304 BN2000
住友電気工業（株）

スミボロン　スローアウェイチップ　ＮＵ－ＣＣＧＷ０９Ｔ３０４　ＢＮ２０００

商品アイコンについて
  • 型番：NU-CCGW09T304 BN2000
  • 発注コード：UOU28
  • メーカー商品コード：16JRCUL
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \4,670
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • 再研磨しない使い切りタイプで工具管理が簡単。
  • 新開発の高純度セラミックス結合材を適用したノンコートタイプのスミボロンです。
  • 耐欠損性と耐摩耗性を両立し、幅広い焼入鋼加工において安定した寿命を実現します。
  • 刃立ち性もアップで面粗度安定。
商品スペック
  • 材種：BN2000
  • インサート形状［記号］：菱形［C］
  • 逃げ角［記号］(°)：7［C］
  • 等級記号：G
  • 切刃長［記号］(mm)：2.5［09］
  • インサート厚さ［記号］(mm)：3.97［T3］
  • コーナー半径［記号］(mm)：0.4［04］
  • ブレーカ：なし
  • 商品タイプ：ポジティブタイプ/ワンユースタイプ
  • みぞ穴記号：W
  • コーナー高さ許容差(mm)：±0.025
  • タイプ記号：NU
  • 穴の形状：円筒穴+片面取(40°～60°)
  • 穴の有無：あり
  • 穴径(mm)：4.4
  • 厚さ許容差(mm)：±0.13
  • 仕様：ノンコート
  • 刃先仕様記号：S01225
  • 刃先処理：標準刃先
  • 刃先処理記号：なし
  • 切れ刃タイプ：1コーナータイプ
  • 切れ刃数：1
  • 切れ刃数記号：無
  • 頂角(°)：80
  • 内接円(mm)：9.525
  • 内接円許容差(mm)：±0.025
注意事項
  • ワンユースインサートは切込み0.5mm以下でご使用ください。
内容品・付属品 ―
原産国 ―
特記事項 ―
