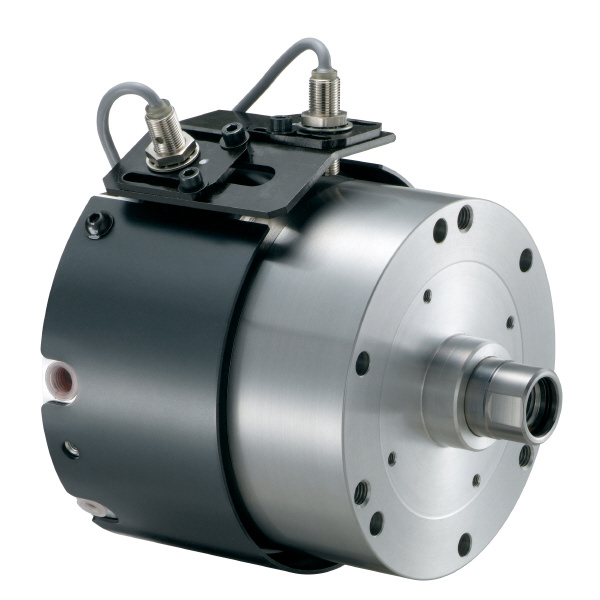

短寸中実回転油圧シリンダ　※近接ＳＷ付き　Ｍ１１２０ＨＡ２１Ｎ廃番

仕切価格	―
標準価格	\321,000


注文単位	1個

用途	―
商品説明	短寸、小型、軽量。旋盤の機能を十分に発揮させるコンパクト設計。ロックバルブ、リリーフバルブ内蔵、さらに確認センサ付。
商品スペック	最高回転速度(min-1)：6000 慣性モーメント(kg・m2)：0.016 質量(kg)：8.2 ドレン量(l/min)：1.2 ピストンストローク(mm)：20 ピストン推力(kN)(kgf)：28.0(2855)(押側)/27.0(2753)(引側) ピストン表面積(cm2)：87.6(押側)/84(引側) 最高使用油圧力(MPa)(kgf/cm2)：3.5(35.7) 寸法A(mm)：110 寸法B(mm)：20 寸法C(mm)：145(h7) 寸法D(mm)：128 寸法E(mm)：42 寸法F(mm)：30 寸法G(mm)：22(H8) 寸法H(mm)：M20 寸法J(mm)：30 寸法K(mm)：15 寸法L(mm)：135 寸法M(mm)：125 寸法N(mm)：14 寸法P(mm)：60(max.)/40(min.) 寸法Q(mm)：72(max.)/52(min.) 寸法R(mm)：26 寸法S(mm)：159.2 寸法T(mm)：M8 寸法U(mm)：14 寸法V(mm)：-
注意事項	ピストン推力:最高使用油圧力3.5MPa(35.7kgf/cm2)。ドレン量は油圧力3.0MPa(30.6kgf/cm2)、油温50℃の時。
内容品・付属品	―
原産国	―
特記事項	―
