日東工器（株） マイクロカプラ チューブフィッター付 PCL マイクロカプラ MC-06PCL BRASS NBR
日東工器（株）

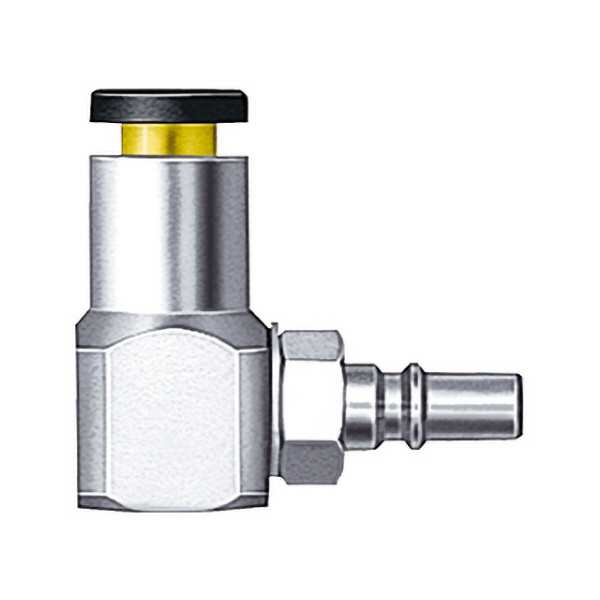

マイクロカプラ　ＭＣ－０６ＰＣＬ　ＢＲＡＳＳ　ＮＢＲ

商品アイコンについて
  • 型番：MC-06PCL BRASS NBR
  • 発注コード：BBC09
  • メーカー商品コード：79839
  • JANコード：4992338798390
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \1,040
　
注文単位 1個

  • ※8/02 23:20 時点の情報です

用途 ●空圧制御機器配管用。
商品説明
  • 低圧用。
  • チューブフィッタータイプは、さらにスムーズ配管が可能。
  • プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
  • 限られたスペースでの配管作業に適した省スペース設計。
  • 本体はめっき処理の真ちゅう製で耐食性に優れています。
  • 幅広い空圧用途に対応できるよう、取付形状を標準化。
  • 互換性:ソケットとプラグは取付形状にかかわらず接続できます。
商品スペック
  • 商品タイプ：プラグ
  • 取付サイズ：外径Φ6(相手側)
  • 最高使用圧力(MPa)：1.0
  • 材質(本体)：真ちゅう
  • 適用流体：空気
  • シール材質：ニトリルゴム
  • バルブ構造：片路開閉型
  • 使用温度範囲(℃)：-20～+80
  • 最高使用圧力(kgf/cm2)：10
  • C(mm)：9.2
  • E(mm)：18.8
  • L(mm)：24.3
  • ΦB(mm)：2.5
  • ΦT(mm)：9.8
  • チューブフィッター部材質：真ちゅう(めっき処理)・樹脂
  • 仕様：チューブフィッター付き
  • 質量(g)：13.5
  • 取付形状：チューブ取付
  • 耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
  • 備考：標準材質
  • 表示記号：NBR
注意事項
  • ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
内容品・付属品 ―
原産国 ―
特記事項 ―
