住友電気工業（株） SEC－外径バイト ホルダ DSSN ＳＥＣ－外径バイト　ホルダ DSSNR3232P19
住友電気工業（株） SEC－外径バイト ホルダ DSSN ＳＥＣ－外径バイト　ホルダ DSSNR3232P19
住友電気工業（株） SEC－外径バイト ホルダ DSSN ＳＥＣ－外径バイト　ホルダ DSSNR3232P19
住友電気工業（株）

ＳＥＣ－外径バイト　ホルダ　ＤＳＳＮＲ３２３２Ｐ１９

商品アイコンについて
  • 型番：DSSNR3232P19
  • 発注コード：TFK18
  • メーカー商品コード：2600AGS
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \20,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

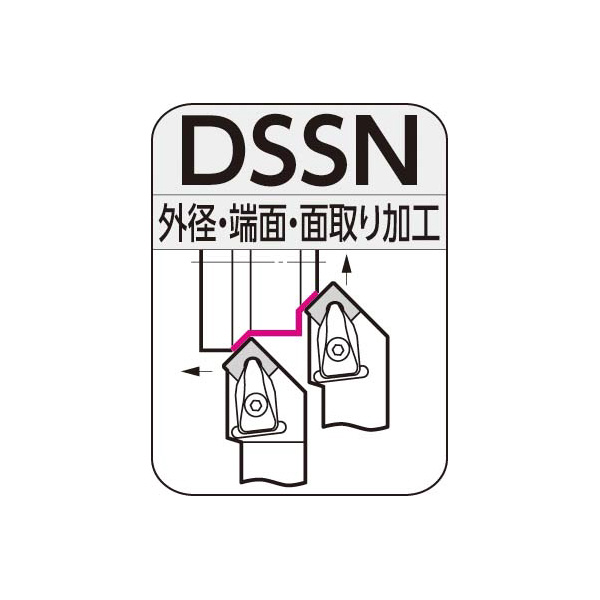

用途 ●外径・端面・面取り加工
商品説明 ―
商品スペック
  • クランプ方式：ダブルクランプ式
  • インサート形状［記号］：正方形［S］
  • インサート頂角(°)：90
  • インサート厚さ［記号］(mm)：6.35
  • インサート逃げ角［記号］(°)：0［N］
  • 切刃形状記号：S
  • インサート切刃長(mm)：19.05
  • インサート切刃長記号：19
  • インサート内接円(mm)：19.05
  • シャンク高さ(mm)：32
  • シャンク高さ記号：32
  • シャンク長さ(mm)：182.5
  • シャンク長さ記号：P
  • シャンク幅(mm)：32
  • シャンク幅記号：32
  • 勝手［記号］：右［R］
  • 切込み角(°)：45
  • 全長2 LF2(mm)：170
  • 刃先WF(mm)：40
  • 刃先高さ(mm)：32
  • 頭部LH(mm)：36
  • オフセット：あり
  • 推奨締付けトルク(N・m)：5.0
  • 適用チップ：SN□□1906

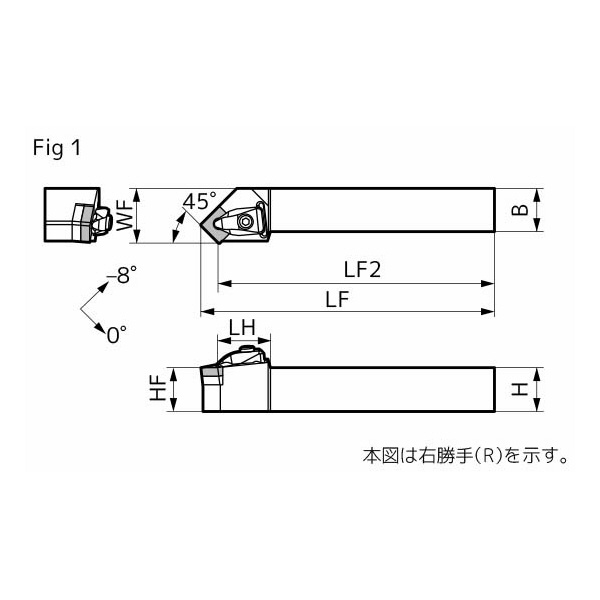

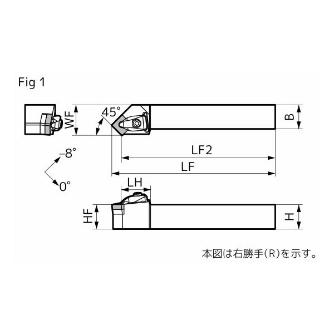

  • Fig：1
注意事項
  • 本体には敷板用レンチは付属していません。
  • CP-M5-20-1は、ねじ下からも締結できます。
内容品・付属品 ●クランプセット:SCP-5(5.0N・m)●敷板:SNS1906●敷板用ねじ:BFTX0511N●上面用レンチ(六角穴用):LH040●下面用レンチ(六角穴用):LH025
原産国 ―
特記事項 ―
