（株）日研工作所

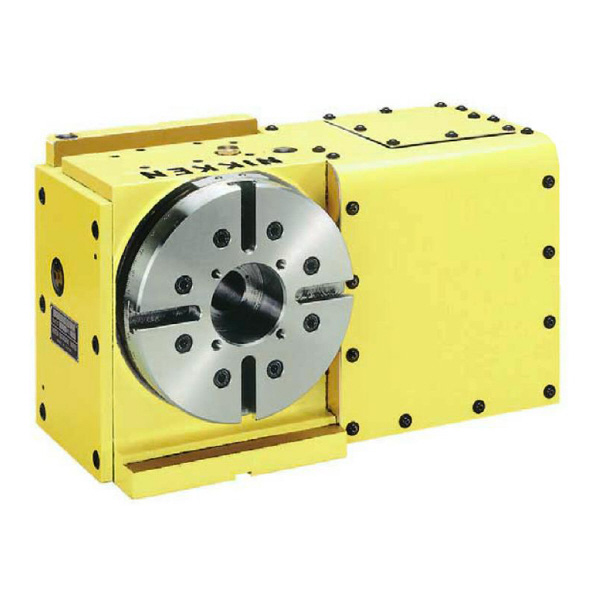

超精密インデックスＮＳＶ円テーブル　ＮＳＶＺ１８０ＦＡ

商品アイコンについて
  • 型番：NSVZ180FA
  • 発注コード：SSE81
  • メーカー商品コード：NSVZ180FA
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1個

  • ※9/16 23:30 時点の情報です

用途 ―
商品説明
  • 高剛性
  • 割出精度：±2"
  • 超精密3枚組ハースカップリング入りいかもノーリフトPAT.25246858。
商品スペック
  • テーブル直径(mm)：180
  • センタハイト(mm)：135
  • クランプ方式：油圧(3.5MPa)
  • クランプトルク(N・m)：910
  • 割出精度(s)：±3(累積)
  • 許容ワークイナーシャ(kg・m2)：0.14(最大)
  • 最高回転速度(min-1)：11.1
  • 許容積載質量(kg)：最大50(タテ)・最大100(水平)
  • 減速比：1/180

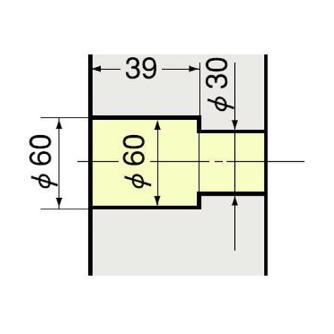

  • スピンドル穴径(mm)：口元φ60 H7、φ30貫通
  • モータ軸換算イナーシャ ((GD[[の2乗]]/4)kg・(平方メートル×10[[の-3乗]]))：0.11
  • 最小設定単位(度)：1
  • 最大アンバランス負荷(kg・m)：3.0
  • 最大許容切削推力(F×L) (N・m)：569
  • 最大許容切削推力(F×L) 切削推力に対しての値(N・m) ：911
  • 最大許容切削推力(N)：23520
  • 使用モータ 回転数(min[[の-1乗]])：αiF2/5000、2000
注意事項
  • 最大許容切削推力は、ハースカップリングがかみ合った時の切削推力に対しての値です。
  • 最大バランス負荷は、タテ使用時の両センタで受けた時の治具・加工物のアンバランスの負荷の値です。
  • 最小設定単位1度、割出精度(累積)±2は、割出精度±2はインデックス型の精度です。
  • 供給油圧力は3.5MPaです。
  • インデックステーブルの場合の芯出し及び加工物の取付け/取外しは、割出後クランプされた状態で行ってください。
  • NSVXシリーズはロータリ、インデックス型であり、1度単位の割出はハースカップリングによる高精度、高剛性をもち、0.001度単位の割出及び連続切削も出来る新世代の円テーブルです。
  • インデックス型で用いる場合と、ロータリ、インデックス型で用いる場合では制御方式が異なります。別途ご相談下さい。
  • ヨーロッパ向け輸出品に関してはCEマークが必要となりますので、発注時に'CEマーク対応'とご指示下さい。
内容品・付属品 ―
原産国 ―
特記事項 ―
