（株）日研工作所 超精密インデックスNSV円テーブル NSVX 超精密インデックスＮＳＶ円テーブル NSVX400TTOS
（株）日研工作所

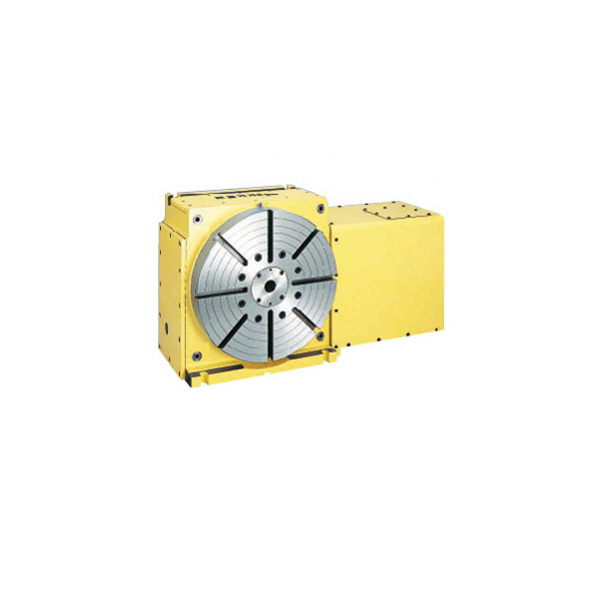

超精密インデックスＮＳＶ円テーブル　ＮＳＶＸ４００ＴＴＯＳ

商品アイコンについて
  • 型番：NSVX400TTOS
  • 発注コード：SSE53
  • メーカー商品コード：NSVX400TTOS
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1個

  • ※3/09 23:30 時点の情報です

用途 ●重切削に最適
商品説明
  • 高剛性
  • 割出精度:±2"
  • 超精密3枚組ハースカップリング入り、しかもノーリフト
商品スペック
  • テーブル直径(mm)：400
  • センタハイト(mm)：240
  • クランプ方式：油圧(3.5MPa)
  • クランプトルク(N・m)：5880
  • 割出精度(s)：±2(累積)
  • 許容ワークイナーシャ(kg・m2)：6.4
  • 最高回転速度(min-1)：22.2
  • 許容積載質量(kg)：最大250(タテ)・最大500(水平)
  • 減速比：1/90
  • スピンドル穴径(mm)：φ80 H7貫通
  • モータ軸換算イナーシャ ((GD-2/4)kg・m2×10-3乗)：2.9
  • 駆動トルク(N・m)：432
  • 最小設定単位(°)：1/0.001
  • 最大アンバランス負荷(kg・m)：10.0
  • 最大許容切削推力(F×L) (N・m)：3920
  • 最大許容切削推力(F×L) (N・m)：5880
  • 最大許容切削推力(N)：58800
  • 使用モータ 回転数(min-1)：αiF12・2000
  • モータ取付位置：モータ上面取付
  • 仕様：インデックス及びロータリーテーブル
注意事項
  • 最大許容切削推力は、ハースカップリングがかみ合った時の切削推力に対しての値です。
  • 最大バランス負荷は、タテ使用時の両センタで受けた時の治具・加工物のアンバランスの負荷の値です。
  • 供給油圧力は3.5MPaです。
  • インデックステーブルの場合の芯出し及び加工物の取付け/取外しは、割出後クランプされた状態で行ってください。
内容品・付属品 ―
原産国 ―
特記事項 ―
