| 用途 |
●マシニングセンタ●ＮＣ旋盤●重切削用工作機械のＸＹＺ軸●研削盤の砥石台送り軸●重モーメント高精度が要求される場所●ＮＣフライス盤●プラノミラー●門型五面加工機●放電加工機Ｚ軸●ワイヤカット放電加工機●立体駐車場●食品機械●試験機●車両ドア●プリント基板穴明機●ＡＴＣ●建設設備機械●シールドマシン●半導体・液晶製造装置 |
| 商品説明 |
- HSR-M1A形
- LMブロックのフランジ部にタップ加工を施したタイプです。
- LMレールとLMブロックに精密研削加工された4条列の転動面をボールが転動し、LMブロックに組込まれたエンドプレートによりボール列を循環させています。
- LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる取付姿勢での使用が可能です。
- 高温用LMガイドは、材料、熱処理、潤滑の独自技術により、最高使用温度を150度までに向上させました。
- 最高使用温度150度：ステンレス鋼製のエンドプレート、高温用ゴム材採用のエンドシールにより最高使用温度150度を実現しました。
- 寸法安定性：寸法安定化処理を施しているので加熱冷却後の寸法安定性に優れています（高温での熱膨張はあります）。
- 優れた耐食性：LMブロック、LMレール、ボールともに耐食性に優れているステンレス鋼を使用しているため、クリーンルームでの使用に最適です。
- 高温用グリース：常温から高温まで温度が変化してもグリースによる転がり抵抗の変動が少ない高温用グリースを採用しました。
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：460
- LMブロック個数(個)：2(1軸に組合わせる)
- 精度：並級
- 防塵用部品：エンドシール+サイドシール+インナシール
- LMブロックの種類：A
- ラジアルすきま記号：-5～+2
- 高温用LMガイド記号：M1
|
| 注意事項 |

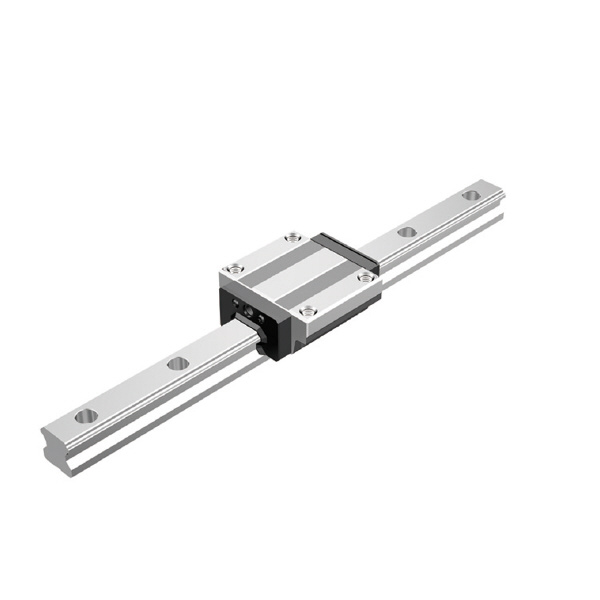

- ＜特記事項＞＞【画像注意事項】HSRのシリーズ画像です。
|
