日東工器（株） フルブローカプラ SM フルブローカプラ FBH-20SM AL NBR
日東工器（株）

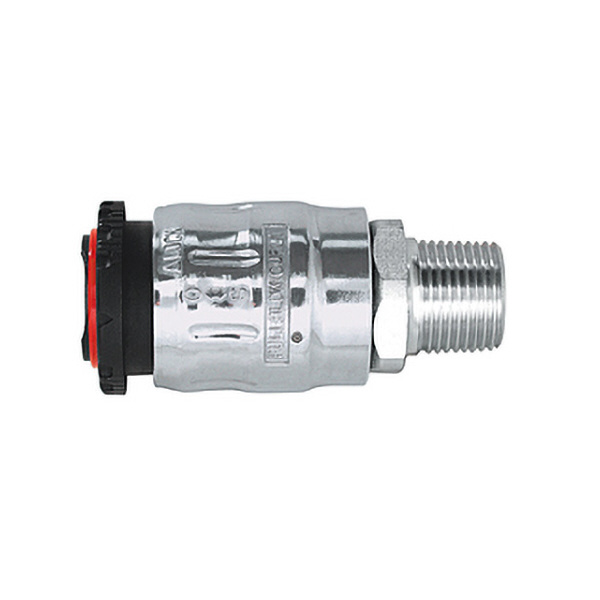

フルブローカプラ　ＦＢＨ－２０ＳＭ　ＡＬ　ＮＢＲ

商品アイコンについて
  • 型番：FBH-20SM AL NBR
  • 発注コード：NTQ08
  • メーカー商品コード：22686
  • JANコード：4992338226862
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \5,200
　
注文単位 1個

  • ※11/01 23:20 時点の情報です

用途 ●低圧損・大流量型空気配管用。●めねじ取付用。
商品説明
  • 低圧用。
  • コンプレッサの元圧低減を可能にする省エネカプラ。
  • 低圧損・大流量を実現。最大で約40%の流量アップ。
  • 接続・分離時はバルブが閉止、内圧ゼロの状態でスムーズ操作。
  • 分離時はプラグ側の残圧を排気、不快音や反動を解消。
  • 不意の分離を防止するスリーブロック機能を内蔵。
  • 接続状態のままでバルブの開閉操作が可能。
  • 従来型「ハイカプラ」と比べて30～45%の軽量化。
  • 互換性:「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。
商品スペック
  • 商品タイプ：ソケット
  • 取付サイズ：Rc1/4(相手側)
  • 最高使用圧力(MPa)：1.5
  • 材質(本体)：アルミニウム合金
  • 適用流体：空気
  • シール材質：ニトリルゴム
  • バルブ構造：片路開閉型
  • 使用温度範囲(℃)：-20～+60
  • 最高使用圧力(kgf/cm2)：15
  • H(mm)：六角22
  • L(mm)：62
  • T：R1/4
  • ΦB(mm)：8
  • 質量(g)：71
  • 取付形状：おねじ
  • 推奨最大締付トルク(N・m｛kgf・cm｝)：14｛143｝
  • 耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
  • 備考：標準材質
  • 表示記号：NBR
注意事項
  • 打撃工具・振動工具に直接接続することは避けてください。
  • 使用可能な温度範囲は、使用条件によって異なります。
  • 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
内容品・付属品 ―
原産国 ―
特記事項 ―
