カトウ工機（株） バリ取りホルダ DBR7-P型 バリ取りホルダ DBT50-DBR7-P_ﾀｲﾌﾟA12(A=80)
カトウ工機（株） バリ取りホルダ DBR7-P型 バリ取りホルダ DBT50-DBR7-P_ﾀｲﾌﾟA12(A=80)
カトウ工機（株）

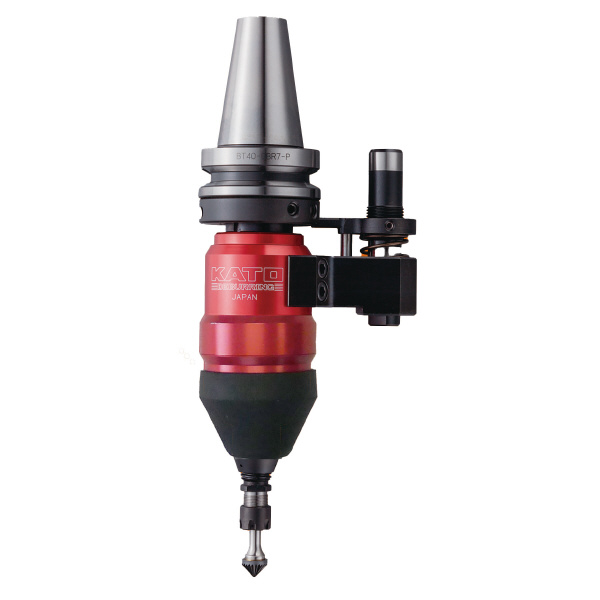

バリ取りホルダ　ＤＢＴ５０－ＤＢＲ７－Ｐ＿タイプＡ１２（Ａ＝８０）

商品アイコンについて
  • 型番：DBT50-DBR7-P_ﾀｲﾌﾟA12(A=80)
  • 発注コード：N4S59
  • メーカー商品コード：DBR-0031
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \480,000
　
注文単位 1個

  • ※10/30 23:30 時点の情報です

用途 ●マシニングセンタ用。●MC用。
商品説明
  • 加工工程と同一のマシニングセンタでバリ取りが可能。
  • 高価な専用機が不要。
  • 鋳物やアルミダイキャスト材などの二次バリ除去に最適。
  • ワーク輪郭に倣ってバリ取りが可能に。
  • フローティングがあるためオフセットを入れて加工すれば、ワーク輪郭に倣って刃物が動きます。
  • 傾動により鋳物などの形状寸法のバラつきを吸収する為、取り残しの少ないバリ取りの自動化ができます。
  • 刃物を適切な角度・位置・力で当てる。
  • フローティングを利用して、刃物を適切な角度・位置・力(二次バリが少ない条件)で当てることができます。
  • そのため従来では二次バリが出ていた箇所も、二次バリを極力抑えて加工できます。
  • 5軸加工機や、ロボットなどの軸数の多い加工機でより有効です。
  • エアーフロートに比べ繊細なバリ取りが可能。
  • バリの大きさにより傾動角度が変わり傾動荷重も変化する為、安定したバリ取りが可能です。
  • 手作業を自動化。時間短縮・人件費削減。
  • バリ取りを自動化したい。
  • 自動化したけどバリがうまく取れない。
  • ワーク寸法が一定でないアルミダイキャストでのバリ取り加工。
  • ダクタイル鋳鉄の非連続曲線でのバリ取り加工。
  • アルミ鋳物の3次元面曲部でのバリ取り加工。
  • 別売オプション:ER型コレット(ER11)、専用スパナ(ES11M)。

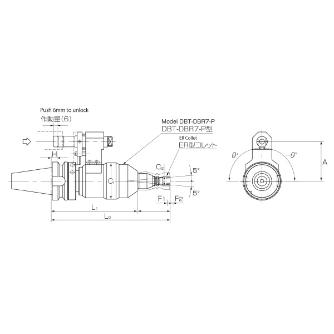

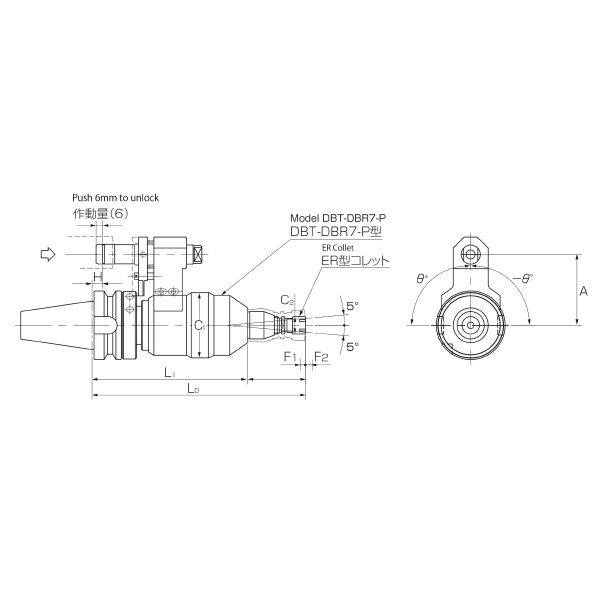

商品スペック
  • テーパ：DBT50
  • タイプ：A(表バリ用)
  • 伸び量F2(mm)：-
  • 縮み量F1(mm)：5
  • 型：DBR-P
  • A(mm)：80
  • C1(mm)：65
  • C2(mm)：16
  • fig：1
  • H調整量(mm)：-10～38
  • L0(mm)：205
  • L1(mm)：152
  • θ(°)：0～360
  • 傾動バネ力：1
  • 傾動角度(°)：±5
  • 最高回転数(min-1)：15000
  • 最大保持工具径：Φ7(ER11使用)
  • 使用工具：超硬ロータリーバ・軸付き砥石・軸付きゴム砥石・カッティングファイバ
  • 伸縮バネ力：2
  • 切削液：ドライ加工(もしくはエアーブロ)
  • 先端軸フロート量(ミリ)：5(縮み又は伸びのいずれか)
  • 重量(kg)：5.7
注意事項
  • DBTは2面拘束ボトルグリップテーパシャンクです。BBT仕様、BT仕様の工作機械主軸に使用できます。
内容品・付属品 ●ナット:EN11M
原産国 ―
特記事項 ―
