日東工器（株） マルチカプラ MALC-S-FL マルチカプラ MALC-2S-FL SUS FKM
日東工器（株）

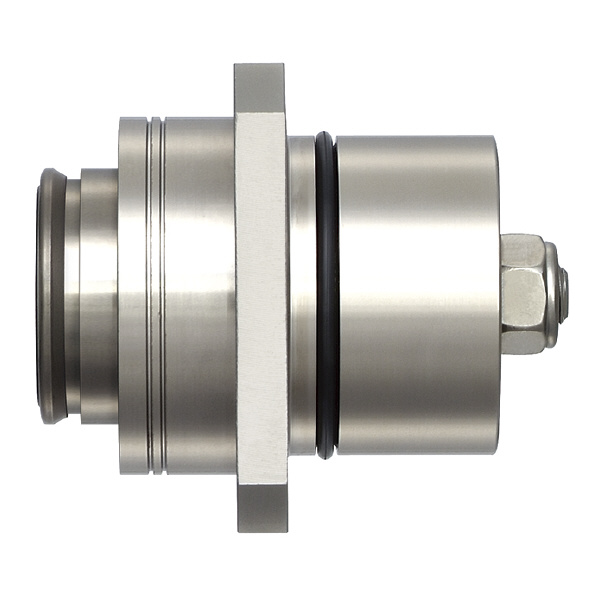

マルチカプラ　ＭＡＬＣ－２Ｓ－ＦＬ　ＳＵＳ　ＦＫＭ

商品アイコンについて
  • 型番：MALC-2S-FL SUS FKM
  • 発注コード：MIQ67
  • メーカー商品コード：11652
  • JANコード：4992338116521
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \23,000
　
注文単位 1個

  • ※11/01 23:20 時点の情報です

用途 ●複数配管用(自動)。
商品説明
  • 中圧用。
  • 一回の接続操作で複数の配管を同時に接続。接続時の空気混入を抑制。中圧用途に対応。
  • 従来の「マルチカプラ」(MAS型・MAT型)に比べて、約2倍の大流量化を実現。取付プレートの小型化に貢献します。(※流量のアップ率はサイズによって異なります)
  • 従来の「マルチカプラ」ではΦ0.6mmまでの許容偏心量でしたが、MALC型ではΦ2mmまでの許容偏心量を実現しました。
  • 特殊なバルブ形状によって、2MPaまでの加圧接続が可能です。
  • 接続時のプレート間寸法を30mmに統一しているため、同じプレートにどのサイズでも取り付けて使用することができます。
  • 液だれ低減バルブ構造の採用によって、液だれ・空気混入を抑制します。
商品スペック
  • 商品タイプ：ソケット
  • バルブ構造：両路開閉型
  • 最高使用圧力(MPa｛kgf/cm2｝)：5.0｛51｝(単体時 2.0｛20｝)
  • 使用温度範囲(℃)：-20～+180
  • 本体材質：ステンレス鋼(表面処理 無電解ニッケルりんめっき)
  • 適用流体：水、作動油、空気
  • シール材質：ふっ素ゴム
  • 質量(g)：173
  • 耐圧力(MPa｛kgf/cm2｝)：7.5｛76｝(単体時 3.0｛31｝)
  • □S(mm)：40
  • L1(mm)：49
  • L2(mm)：26
  • L3(mm)：6
  • 仕様：中圧用フランジ固定型
  • 表示記号：FKM
注意事項
  • 使用可能な温度範囲は、使用条件によって異なります。
  • 実際に使用する圧力［P(MPa)、p(kgf/cm2)］を代入してください。求められた最小接続保持力以上の力で保持してください。但し、最大接続保持力を超えて保持しないでください。
  • 互換性:取付形状に関係なく、ソケットとプラグの同一サイズでの接続ができます。
  • 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
内容品・付属品 ―
原産国 ―
特記事項 ―
