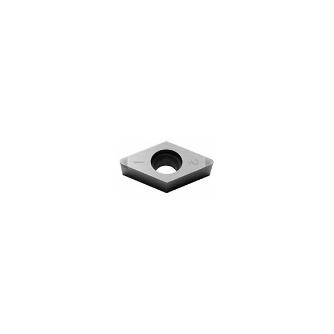

住友電気工業（株） スミボロン スローアウェイチップ 2NC-DCGW スミボロン　スローアウェイチップ 2NC-DCGW11T304 BNC300
住友電気工業（株）

スミボロン　スローアウェイチップ　２ＮＣ－ＤＣＧＷ１１Ｔ３０４　ＢＮＣ３００

商品アイコンについて
  • 型番：2NC-DCGW11T304 BNC300
  • 発注コード：JPH86
  • メーカー商品コード：16GBAZJ
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \8,450
　
注文単位 1個

  • ※8/02 23:20 時点の情報です

用途 ―
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。
  • 強度を重視したCBN母材に、密着力を大幅に向上させたTiAINベースの高耐摩耗性膜をコーティング。
  • 耐欠損性と耐摩耗性のバランスに優れており、断続切削はもちろんのこと、連続切削と断続切削が混在する加工でも安定長寿命を実現しました。
商品スペック
  • 材種：BNC300
  • インサート形状［記号］：菱形［D］
  • 逃げ角［記号］(°)：7［C］
  • 等級記号：G
  • 切刃長［記号］(mm)：2.5［11］
  • インサート厚さ［記号］(mm)：3.97［T3］
  • コーナー半径［記号］(mm)：0.4［04］
  • ブレーカ：なし
  • 商品タイプ：ネガティブタイプ/ワンユースタイプ
  • みぞ穴記号：W
  • コーナー高さ許容差(mm)：±0.025
  • タイプ記号：NC
  • 穴の形状：円筒穴+片面取(40°～60°)
  • 穴の有無：あり
  • 穴径(mm)：4.4
  • 厚さ許容差(mm)：±0.13
  • 仕様：コーテッド
  • 刃先仕様記号：S01225
  • 刃先処理：標準刃先
  • 刃先処理記号：なし
  • 切れ刃タイプ：マルチコーナータイプ
  • 切れ刃数：2
  • 切れ刃数記号：2
  • 頂角(°)：55
  • 内接円(mm)：9.525
  • 内接円許容差(mm)：±0.025
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
