住友電気工業（株） スミボロン スローアウェイチップ NU-VCGW スミボロン　スローアウェイチップ NU-VCGW110302 BN1000
住友電気工業（株）

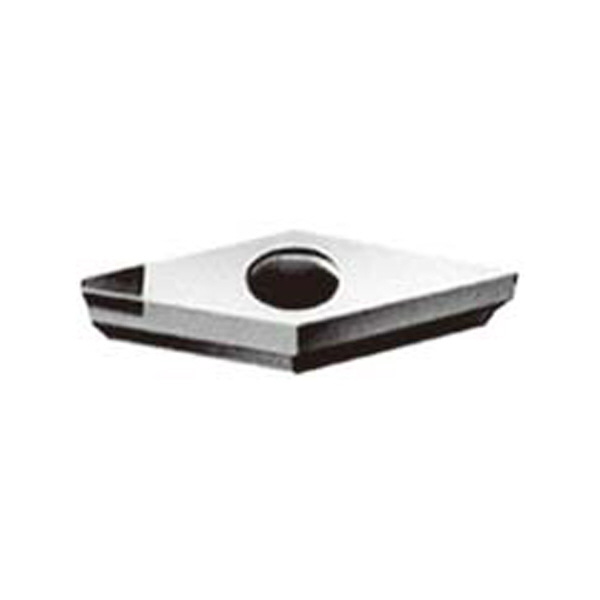

スミボロン　スローアウェイチップ　ＮＵ－ＶＣＧＷ１１０３０２　ＢＮ１０００

商品アイコンについて
  • 型番：NU-VCGW110302 BN1000
  • 発注コード：IUT47
  • メーカー商品コード：161NDLT
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \4,670
　
注文単位 1個

  • ※10/26 23:20 時点の情報です

用途 ―
商品説明
  • 再研磨しない使い切りタイプで工具管理が簡単。
  • 新開発の高純度セラミックス結合材を適用したノンコートタイプのスミボロンです。
  • 耐欠損性と耐摩耗性を両立し、幅広い焼入鋼加工において安定した寿命を実現します。
商品スペック
  • 材種：BN1000
  • インサート形状［記号］：菱形［V］
  • 逃げ角［記号］(°)：7［C］
  • 等級記号：G
  • 切刃長［記号］(mm)：3.3［11］
  • インサート厚さ［記号］(mm)：3.18［03］
  • コーナー半径［記号］(mm)：0.2［02］
  • ブレーカ：なし
  • 商品タイプ：ポジティブタイプ/ワンユースタイプ
  • みぞ穴記号：W
  • コーナー高さ許容差(mm)：±0.025
  • タイプ記号：NU
  • 穴の形状：円筒穴+片面取(40°～60°)
  • 穴の有無：あり
  • 穴径(mm)：2.8
  • 厚さ許容差(mm)：±0.13
  • 仕様：ノンコート
  • 刃先仕様記号：S01225
  • 刃先処理：標準刃先
  • 刃先処理記号：なし
  • 切れ刃タイプ：1コーナータイプ
  • 切れ刃数：1
  • 切れ刃数記号：無
  • 頂角(°)：35
  • 内接円(mm)：6.35
  • 内接円許容差(mm)：±0.025
注意事項
  • ワンユースインサートは切込み0.5mm以下でご使用ください。
内容品・付属品 ―
原産国 ―
特記事項 ―
