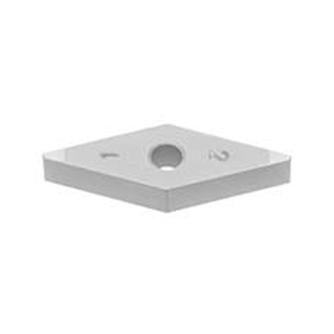

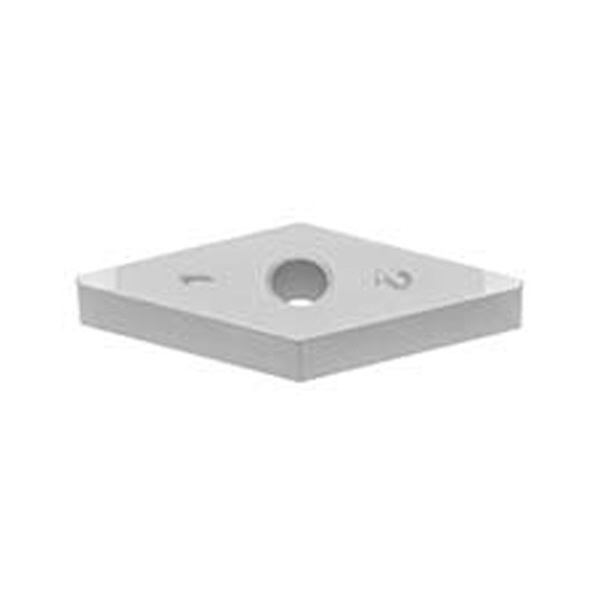

住友電気工業（株） スミボロン スローアウェイチップ 4NC-VNGA スミボロン　スローアウェイチップ 4NC-VNGA160408 BNC500
住友電気工業（株）

スミボロン　スローアウェイチップ　４ＮＣ－ＶＮＧＡ１６０４０８　ＢＮＣ５００

商品アイコンについて
  • 型番：4NC-VNGA160408 BNC500
  • 発注コード：IUT19
  • メーカー商品コード：16JZDHR
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \12,700
　
注文単位 1個

  • ※9/16 23:30 時点の情報です

用途 ―
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。
  • 新開発の高純度TiC系結合材の適用によりCBN焼結体の靭性と耐摩耗性を大幅に向上。
  • 加えて、耐熱性に優れたセラミックスコーティングとの組み合わせにより、抜群の耐摩耗性を発揮。
  • ダクタイル鋳鉄の仕上げ加工で高速、高精度加工を実現します。
  • 更に、高強度のダクタイル鋳鉄やバーミキュラー鋳鉄等の特殊鋳鉄や遠心鋳造鋳鉄加工においても安定長寿命を実現します。
商品スペック
  • 材種：BNC500
  • インサート形状［記号］：菱形［V］
  • 逃げ角［記号］(°)：0［N］
  • 等級記号：G
  • 切刃長［記号］(mm)：2.0［16］
  • インサート厚さ［記号］(mm)：4.76［04］
  • コーナー半径［記号］(mm)：0.8［08］
  • ブレーカ：なし
  • 商品タイプ：ネガティブタイプ/ワンユースタイプ
  • みぞ穴記号：A
  • コーナー高さ許容差(mm)：±0.025
  • タイプ記号：NC
  • 穴の形状：円筒状
  • 穴の有無：あり
  • 穴径(mm)：3.81
  • 厚さ許容差(mm)：±0.13
  • 仕様：コーテッド
  • 刃先仕様記号：S01215
  • 刃先処理：標準刃先
  • 刃先処理記号：なし
  • 切れ刃タイプ：マルチコーナータイプ
  • 切れ刃数：4
  • 切れ刃数記号：4
  • 頂角(°)：35
  • 内接円(mm)：9.525
  • 内接円許容差(mm)：±0.025
