住友電気工業（株）

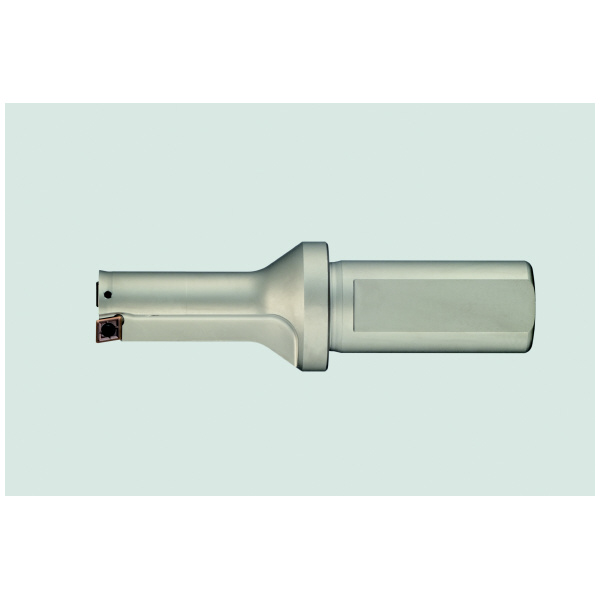

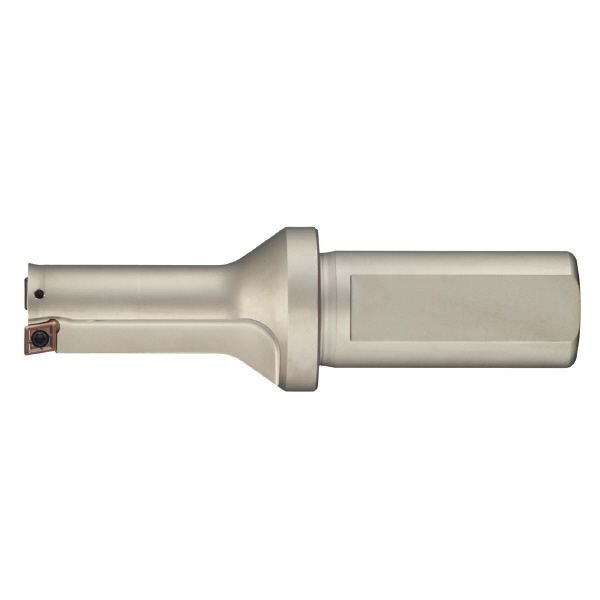

ＳＥＣ－プランジドリルホルダ　ＰＤＬ４００Ｄ２Ｓ４０

商品アイコンについて
  • 型番：PDL400D2S40
  • 発注コード：ISD17
  • メーカー商品コード：2A00605
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \72,300
　
注文単位 1個

  • ※2/01 23:20 時点の情報です

用途 ―
商品説明
  • 航空機部品や金型など、工具突出しが長く加工能率が上げられない深彫り加工やポケット加工において、工具剛性の高いZ軸方向への切削送りにより、高能率で安定した粗加工を実現します。
  • 底切刃をフラット設計とすることで、平面に近い底面形状が得られ、後工程での切込み変動を抑えられます。
  • エア穴付きで、内部クーラントによる切くず排出性能が向上します。
  • 特殊表面処理を施した高耐久性ボディで、寿命・信頼性が向上します。
  • SumiDrill WDX型用インサートの採用により、鋼から非鉄金属、難削材まで幅広い被削材に対応できます。

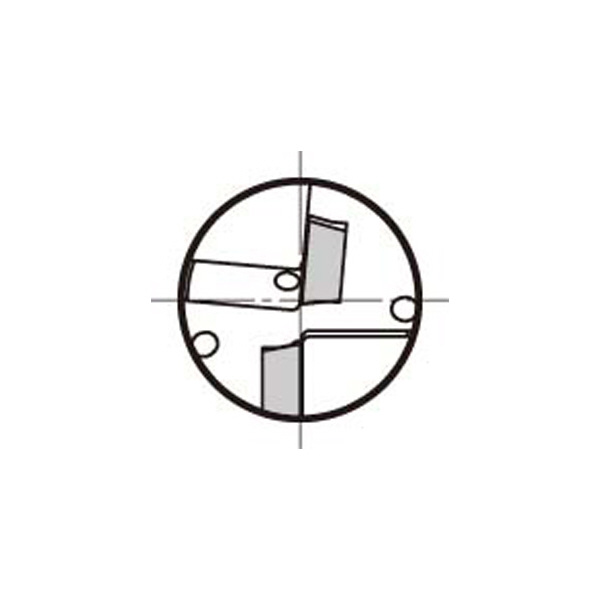

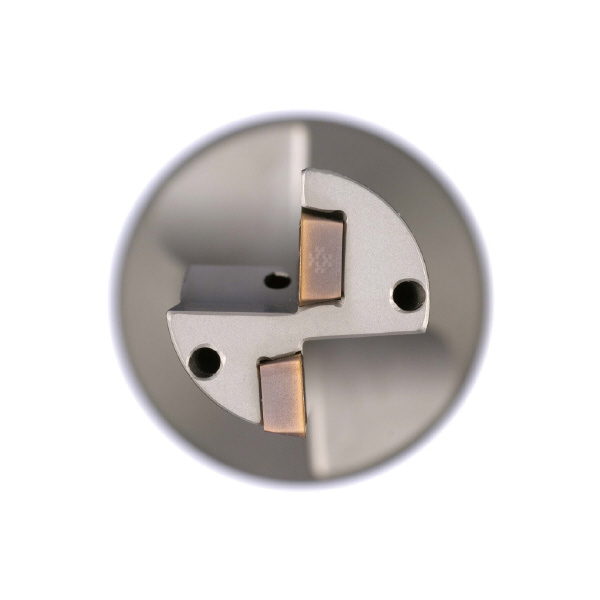

  • 中心刃付きの為、工具半径を超える半径方向切込み、ピックフィードでの加工や穴あけ加工が可能です。(ポケット加工など)
商品スペック

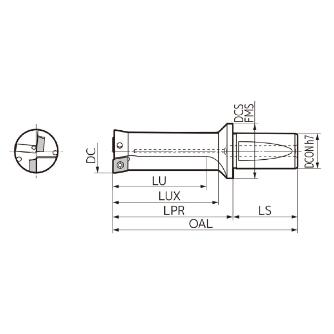

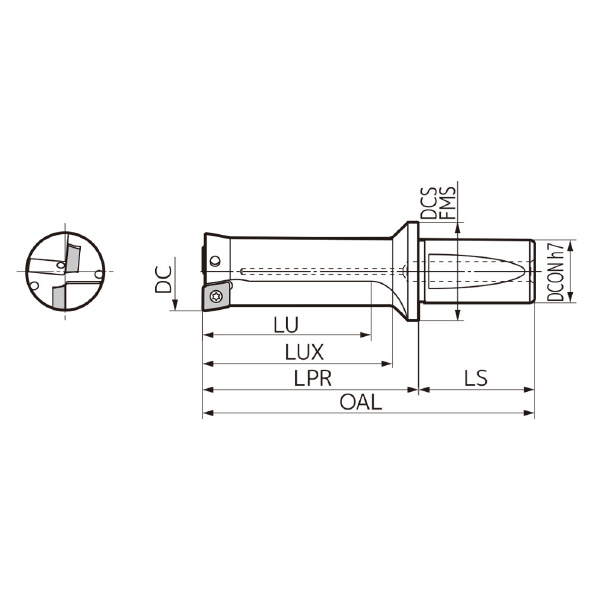

  • 加工深さ：2D
  • 給油形態：内部給油式
  • シャンク径(mm)：40
  • シャンク長(mm)：70
  • フランジ径(mm)：54
  • 刃径(mm)：40
  • 全長(mm)：185
  • 首下長LUX(mm)：85
  • 突出長(mm)：115
  • 有効長(mm)：80
  • ヘッド：刃先交換
  • 油穴付き：あり(2穴)
  • 被削材：P(炭素鋼◎/合金鋼◎)・M(ステンレス鋼○)・K(鋳鉄◎/ダクタイル鋳鉄◎)・N(銅合金○/アルミニウム合金◎)・S(Ti合金◎)・H(高硬度鋼～45HRC○)
  • 表面処理：CVDコート/PVDコート/オーロラ
  • 適用インサート：WDXT125012
  • 部品・レンチ：TRD20
  • 部品・皿ねじ：BFTX0511N
  • 部品・皿ねじ(N・m)：5.0
  • Fig：2
注意事項 ―
内容品・付属品 ●皿ねじ:BFTX0511N(5.0N・m)●レンチ:TRD20
原産国 ―
特記事項 ―
