住友電気工業（株） SEC－ボーリングバイト S-CTFP ＳＥＣ－ボーリングバイト S16Q-CTFPL1103-20
住友電気工業（株） SEC－ボーリングバイト S-CTFP ＳＥＣ－ボーリングバイト S16Q-CTFPL1103-20
住友電気工業（株） SEC－ボーリングバイト S-CTFP ＳＥＣ－ボーリングバイト S16Q-CTFPL1103-20
住友電気工業（株）

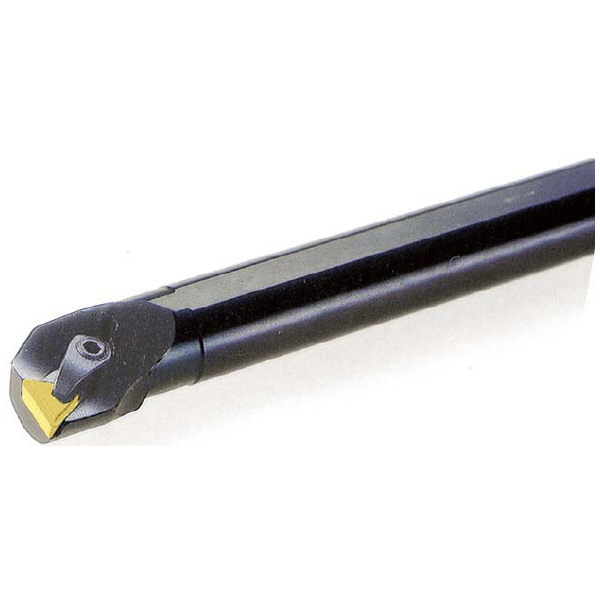

ＳＥＣ－ボーリングバイト　Ｓ１６Ｑ－ＣＴＦＰＬ１１０３－２０

商品アイコンについて
  • 型番：S16Q-CTFPL1103-20
  • 発注コード：IPB64
  • メーカー商品コード：2000ABM
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \18,300
　
注文単位 1個

  • ※1/30 23:30 時点の情報です

用途 ●内径一般用
商品説明 ―
商品スペック
  • クランプ方式：クランプオン式
  • クランプ方式記号：C
  • インサート形状：正三角形
  • インサート形状記号：T
  • インサート頂角(°)：60
  • インサート逃げ角(°)：11
  • インサート逃げ角記号：P
  • インサート厚さ(mm)：3.18
  • インサート厚さ記号：03
  • インサート切刃長(mm)：11.0
  • インサート切刃長記号：11
  • オフセット：あり
  • シャンク径(mm)：16
  • シャンク材質：鋼
  • シャンク材質記号：S
  • シャンク長さ(mm)：180
  • シャンク長さ記号：Q
  • すくい角GAMF(°)：-4

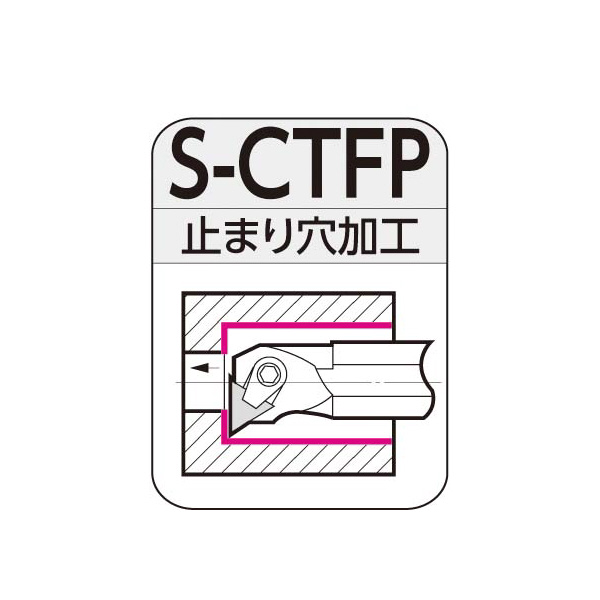

  • 加工用途：止まり穴加工
  • 高さH(mm)：15
  • 最小加工径(mm)：20
  • 勝手［記号］：左［L］
  • 刃先距離WF(mm)：10.0
  • 切込み角(°)：90
  • 切刃形状記号：F
  • 全長LF(mm)：180
  • 頭部LHD(mm)：18
  • 適用インサート：TP□□1103

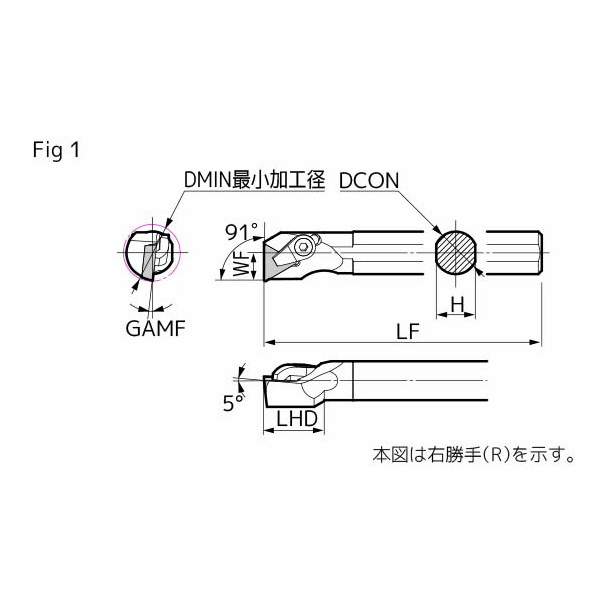

  • Fig：1
注意事項
  • 左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●押え金:CCM5BSL●ダブルねじ:WB5-10●レンチ(六角穴用):LH025
原産国 ―
特記事項 ―
