住友電気工業（株）

ＳＥＣ－ボーリングバイト　Ｓ４０Ｔ－ＥＣＬＮＲ１２０４－５４

商品アイコンについて
  • 型番：S40T-ECLNR1204-54
  • 発注コード：IHS12
  • メーカー商品コード：2000284
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \40,700
　
注文単位 1個

  • ※6/16 23:30 時点の情報です

用途 ●中径一般用。
商品説明 ―
商品スペック
  • 最小加工径(mm)：54
  • シャンク径(mm)：40
  • シャンク長さ(mm)：300
  • インサート形状：菱形
  • 切込み角(°)：95
  • クランプ方式：ピンロック式(一面拘束)
  • 勝手［記号］：右［R］

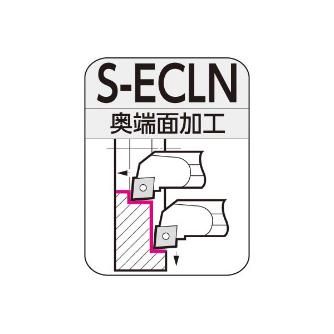

  • 加工用途：奥端面加工
  • シャンク材質：鋼
  • インサート逃げ角(°)：0
  • 適用インサート：CN□□1204
  • 全長LF(mm)：300
  • 高さH(mm)：37

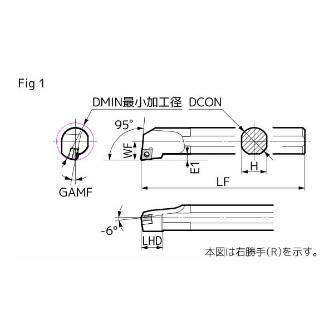

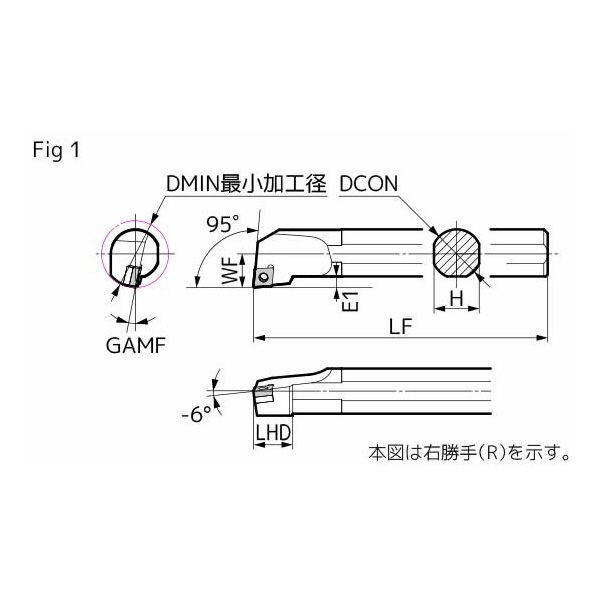

  • Fig：1
  • インサート形状記号：C
  • インサート厚さ(mm)：4.76
  • インサート厚さ記号：04
  • インサート切刃長(mm)：12.9
  • インサート切刃長記号：12
  • インサート頂角(°)：80
  • インサート逃げ角記号：N
  • オフセット：あり
  • オフセットE1(mm)：8.5
  • クランプ方式記号：E
  • シャンク材質記号：S
  • シャンク長さ記号：T
  • すくい角GAMF(°)：-10
  • 刃先距離WF(mm)：27
  • 切刃形状記号：L
  • 頭部LHD(mm)：25
注意事項
  • 内径加工時…右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。端面加工時…右勝手(R)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●敷板:SCW423●偏心軸:CPB43●レンチ(六角穴用):LH030
原産国 ―
特記事項 ―
