住友電気工業（株） SEC－ボーリングバイト S-ECLN ＳＥＣ－ボーリングバイト S25R-ECLNL0903-34
住友電気工業（株） SEC－ボーリングバイト S-ECLN ＳＥＣ－ボーリングバイト S25R-ECLNL0903-34
住友電気工業（株）

ＳＥＣ－ボーリングバイト　Ｓ２５Ｒ－ＥＣＬＮＬ０９０３－３４

商品アイコンについて
  • 型番：S25R-ECLNL0903-34
  • 発注コード：IHS07
  • メーカー商品コード：2000299
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \26,900
　
注文単位 1個

  • ※9/16 23:30 時点の情報です

用途 ●中径一般用。
商品説明 ―
商品スペック
  • 最小加工径(mm)：34
  • シャンク径(mm)：25
  • シャンク長さ(mm)：200
  • インサート形状：菱形
  • 切込み角(°)：95
  • クランプ方式：ピンロック式(一面拘束)
  • 勝手［記号］：左［L］

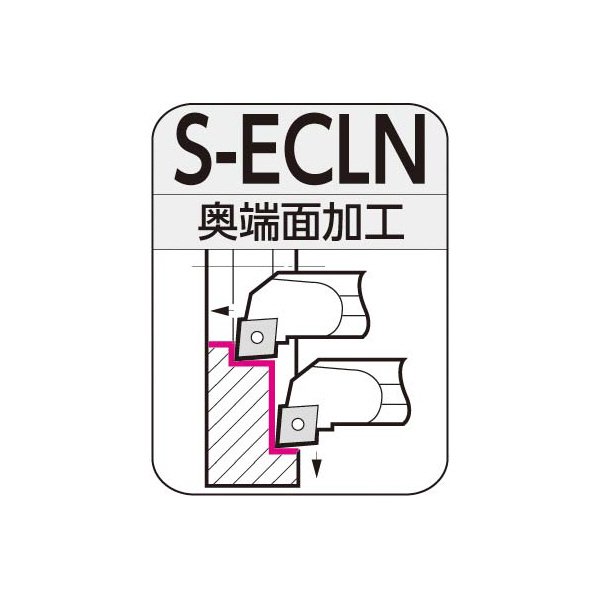

  • 加工用途：奥端面加工
  • シャンク材質：鋼
  • インサート逃げ角(°)：0
  • 適用インサート：CN□□0903
  • 全長LF(mm)：200
  • 高さH(mm)：23

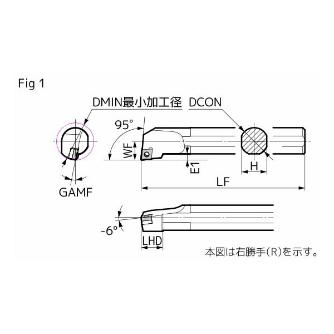

  • Fig：1
  • インサート形状記号：C
  • インサート厚さ(mm)：3.18
  • インサート厚さ記号：03
  • インサート切刃長(mm)：9.7
  • インサート切刃長記号：09
  • インサート頂角(°)：80
  • インサート逃げ角記号：N
  • オフセット：あり
  • オフセットE1(mm)：5.5
  • クランプ方式記号：E
  • シャンク材質記号：S
  • シャンク長さ記号：R
  • すくい角GAMF(°)：-12
  • 刃先距離WF(mm)：17
  • 切刃形状記号：L
  • 頭部LHD(mm)：20
注意事項
  • 内径加工時…左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。端面加工時…左勝手(L)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●敷板:SCW323●偏心軸:CPB32C●レンチ(六角穴用):LH025
原産国 ―
特記事項 ―
