住友電気工業（株） SEC－ボーリングバイト S-ECLN ＳＥＣ－ボーリングバイト S20Q-ECLNL0903-26
住友電気工業（株） SEC－ボーリングバイト S-ECLN ＳＥＣ－ボーリングバイト S20Q-ECLNL0903-26
住友電気工業（株）

ＳＥＣ－ボーリングバイト　Ｓ２０Ｑ－ＥＣＬＮＬ０９０３－２６

商品アイコンについて
  • 型番：S20Q-ECLNL0903-26
  • 発注コード：IHS05
  • メーカー商品コード：2000297
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \24,300
　
注文単位 1個

  • ※12/16 23:30 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \25,500
用途 ●中径一般用
商品説明 ―
商品スペック
  • クランプ方式：ピンロック式(一面拘束)
  • クランプ方式記号：E
  • インサート形状：菱形
  • インサート形状記号：C
  • インサート頂角(°)：80
  • インサート逃げ角(°)：0
  • インサート逃げ角記号：N
  • インサート厚さ(mm)：3.18
  • インサート厚さ記号：03
  • インサート切刃長(mm)：9.7
  • インサート切刃長記号：09
  • オフセット：あり
  • オフセットE1(mm)：4.0
  • シャンク径(mm)：20
  • シャンク材質：鋼
  • シャンク材質記号：S
  • シャンク長さ(mm)：180
  • シャンク長さ記号：Q
  • すくい角GAMF(°)：-12

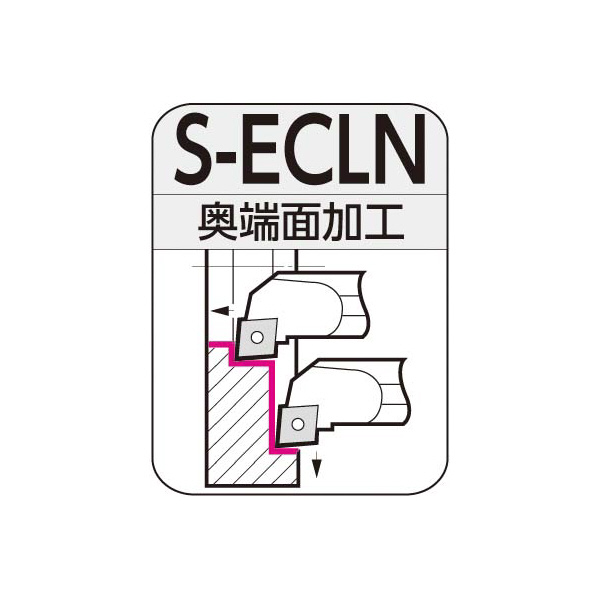

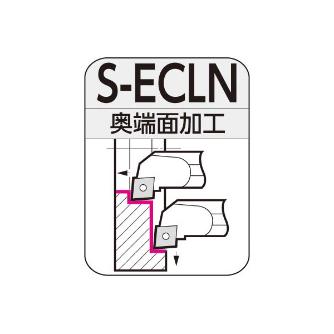

  • 加工用途：奥端面加工
  • 高さH(mm)：18
  • 最小加工径(mm)：26
  • 勝手［記号］：左［L］
  • 刃先距離WF(mm)：13
  • 切込み角(°)：95
  • 切刃形状記号：L
  • 全長LF(mm)：180
  • 頭部LHD(mm)：20
  • 適用インサート：CN□□0903

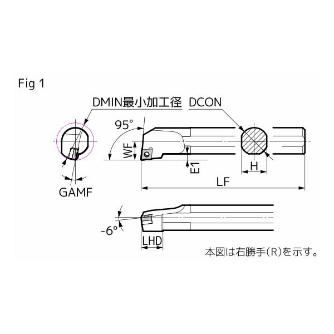

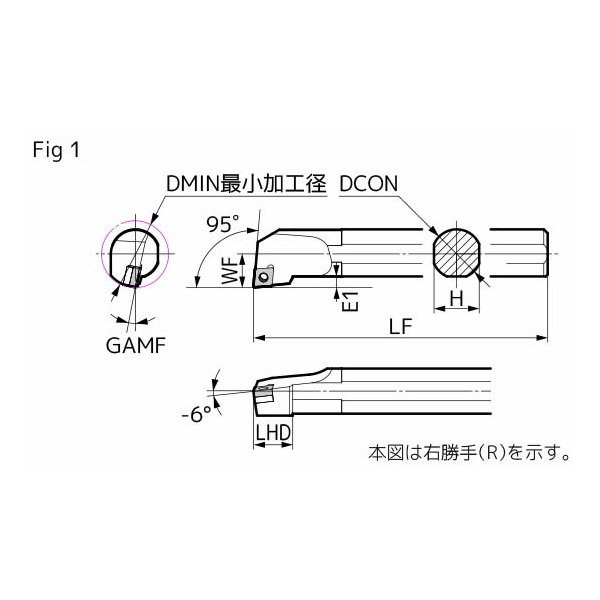

  • Fig：1
注意事項
  • 内径加工時…左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。端面加工時…左勝手(L)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●偏心軸:CPU304C●レンチ(六角穴用):LH030
原産国 ―
特記事項 ―
