| 用途 |
●建方・運搬・組方・搭載・引き抜き・つり上げ等。 |
| 商品説明 |
- 段差のあるつり点の不安を解消しました。
- 鉄鋼構造物のようにバランスが悪いワークでも、素早くバランスつりができる構造。
- 鉄鋼構造物等の吊り上げにおいて、つり点の高さが変化する引起し。
- 反転作業時に最適。
- チェーンを採用していることで、従来からの玉掛け作業のワイヤ式と違いワイヤ独自のヨジレや、はね返り等のくせがない。
- JIS規格より厳しいEN規格(818-2、4)に準拠した玉掛け専用チェーンとしてISO9001認証工場において、厳選された最高の特殊合金剛を使用して製造された最高品質のチェーンを採用。(特殊コーティング済)。
- マスターリンク、カップリングも、ISO9001認証工場にて製造されたドイツ製・フランス製の製品を採用。
|
| 商品スペック |

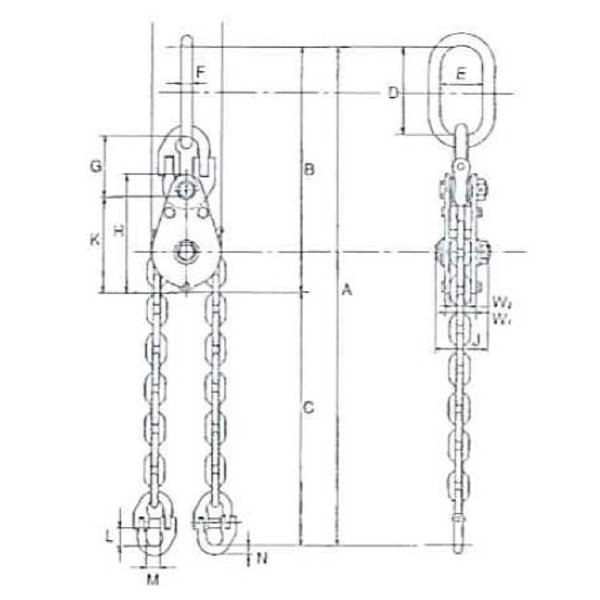

- 使用荷重(t)：10(5t×2)
- 径(mm)：16
- カップリング(下)L：40
- カップリング(下)M：40
- カップリング(下)N：19
- チェーンバランサーH：304
- チェーンバランサーI：180
- チェーンバランサーJ：136
- チェーンバランサーK：241
- チェーンバランサーW1：78
- チェーンバランサーW2：58
- マスターリンク・カップリング(上)D：200
- マスターリンク・カップリング(上)E：110
- マスターリンク・カップリング(上)F：Φ32
- マスターリンク・カップリング(上)G：138
- 全体A：1993
- 全体B：579
- 全体C：1384
- 適合部材：鉄鋼構造物、鉄骨、鋼製梁、鉄矢板等
|
| 注意事項 |
- ＜注意・使用条件＞＞
- チェーンのつり角度は60度以内で使用してください。但し、下方にクランプ類を接続する場合は、そのクランプ類の制限つり角度にあわせて使用してください。
- 玉掛け時の高低差Aが許容範囲を超える場合は、チェーンバランサー側のチェーンを、高低差が許容範囲内に収まる長さのチェーンに交換してから作業を開始してください。(玉掛け時の許容最大高低差A:1.0m)
- つり荷の落下・転倒範囲内への立ち入り禁止
- 本体や溶接部等に傷・変形がないか点検してください。
- スプロケット、チェーンガイド等、チェーンや他のつり具と接触する部分に変形や割れはないか点検してください。
- チェーンを掛けた状態で、スプロケットがスムーズに回転するか、または上下・左右にガタは無いか点検してください。
- 定期保守として、スプロケットと、チェーンガイドの回転摺動部にはグリスを十分塗布してください。
- ご使用前に必ず取扱説明書をよくお読みください。＜＜特記事項＞＞【画像注意事項】

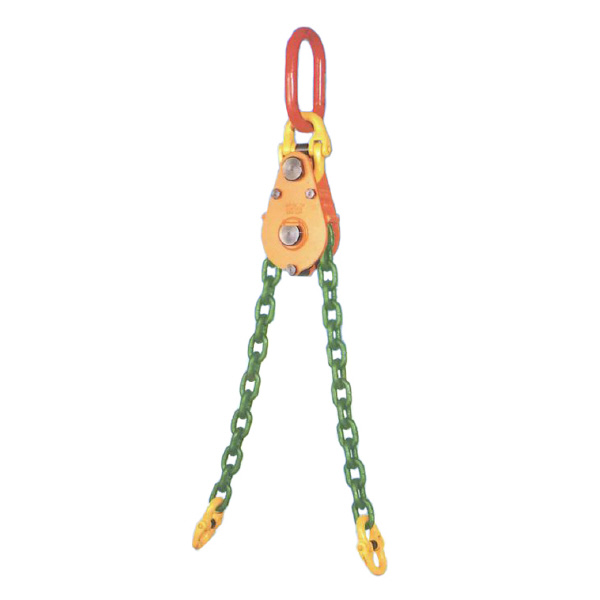

- EQFシリーズ画像です。
|

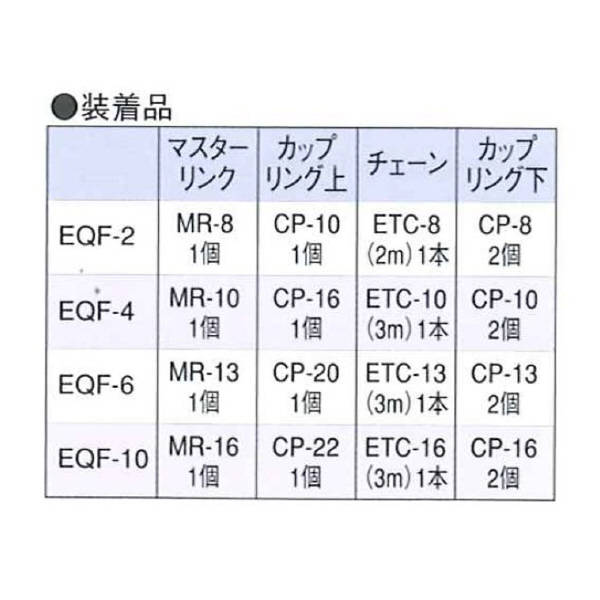

| 内容品・付属品 |
― |
