住友電気工業（株） スローアウェイチップ TPGT-AY スローアウェイチップ TPGT090202R-AY H1
住友電気工業（株） スローアウェイチップ TPGT-AY スローアウェイチップ TPGT090202R-AY H1
住友電気工業（株） スローアウェイチップ TPGT-AY スローアウェイチップ TPGT090202R-AY H1

商品動画

住友電気工業（株）

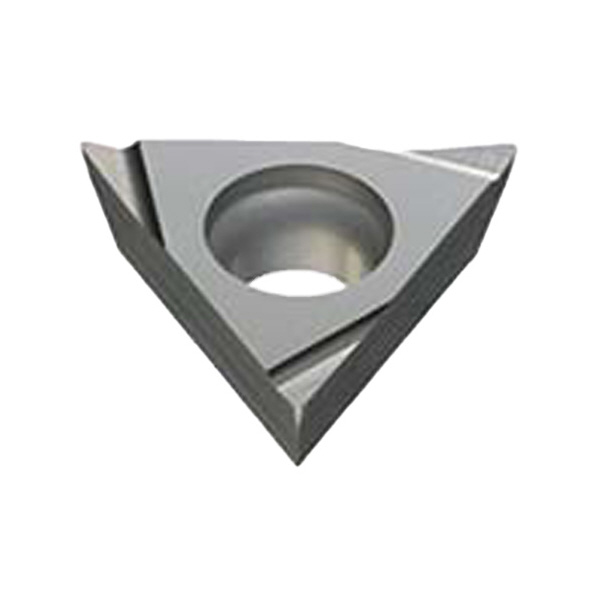

スローアウェイチップ　ＴＰＧＴ０９０２０２Ｒ－ＡＹ　Ｈ１

商品アイコンについて
  • 型番：TPGT090202R-AY H1
  • 発注コード：CPX63
  • メーカー商品コード：1033AWC
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥1,710
　
注文単位 10個

  • ※6/28 23:20 時点の情報です

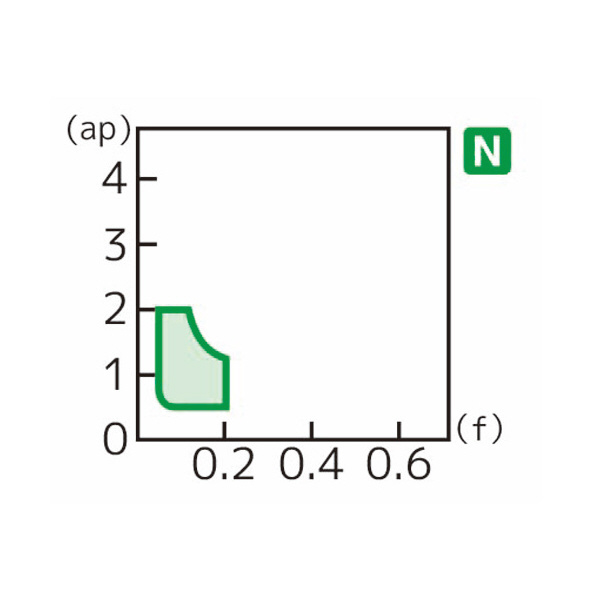

用途 ●アルミ用
商品説明 ―
商品スペック

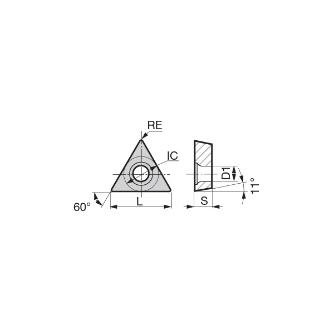

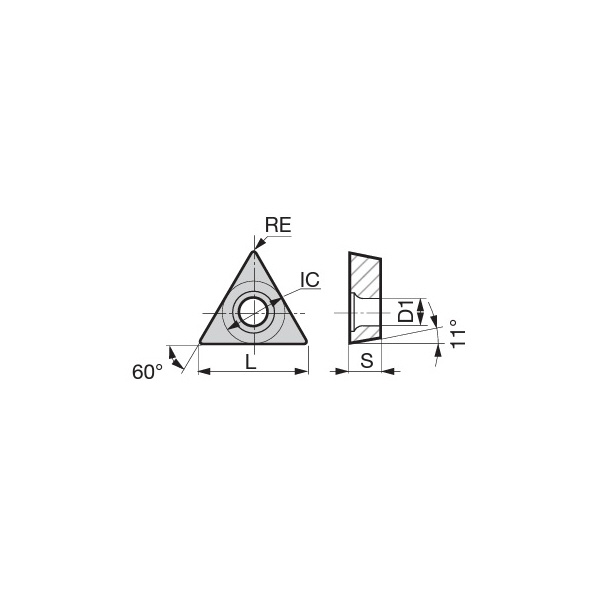

  • インサート形状［記号］：正三角形［T］
  • 頂角(°)：60
  • インサート厚さ(mm)：2.38
  • 厚さ許容差(mm)：±0.13
  • コーナー半径(mm)：0.2
  • 高さ許容差(mm)：±0.025
  • 逃げ角［記号］(°)：11［P］
  • チップ色：銀色
  • ネガポジ：ポジ
  • ブレーカ：AY
  • ブレーカすくい角(°)：15
  • ブレーカの有無：片面
  • 溝穴記号：T
  • 穴の有無：あり 一部円筒穴+片面取(40-60°)
  • 穴径D1(mm)：2.3
  • 勝手［記号］：右［R］
  • 精度記号：G
  • 切刃長L(mm)：9.6
  • 切刃長記号：09
  • 内接円IC(mm)：5.56
  • 内接円許容差(mm)：±0.025
  • 刃先仕様：シャープエッジ
  • 超硬合金：H1
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
