住友電気工業（株） SEC－ボーリングバイト S-SVQB ＳＥＣ－ボーリングバイト S32T-SVQBR1604-40
住友電気工業（株） SEC－ボーリングバイト S-SVQB ＳＥＣ－ボーリングバイト S32T-SVQBR1604-40
住友電気工業（株）

ＳＥＣ－ボーリングバイト　Ｓ３２Ｔ－ＳＶＱＢＲ１６０４－４０

商品アイコンについて
  • 型番：S32T-SVQBR1604-40
  • 発注コード：C5T02
  • メーカー商品コード：2000BEF
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \30,200
　
注文単位 1個

  • ※11/01 23:20 時点の情報です

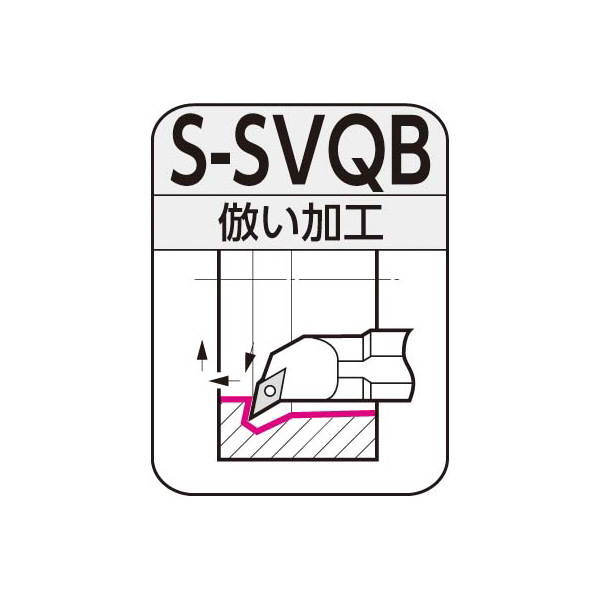

用途 ●内径倣い用
商品説明 ―
商品スペック
  • クランプ方式：スクリューオン式
  • クランプ方式記号：S
  • インサート形状：菱形
  • インサート形状記号：V
  • インサート頂角(°)：35
  • インサート逃げ角(°)：5
  • インサート逃げ角記号：B
  • インサート厚さ(mm)：4.76
  • インサート厚さ記号：04
  • インサート切刃長(mm)：16.6
  • インサート切刃長記号：16
  • オフセット：あり
  • オフセットE1(mm)：9.0
  • シャンク径(mm)：32
  • シャンク材質：鋼
  • シャンク材質記号：S
  • シャンク長さ(mm)：300
  • シャンク長さ記号：T
  • 加工用途：倣い加工
  • 高さH(mm)：30
  • 最小加工径(mm)：40
  • 勝手［記号］：右［R］
  • 刃先距離WF(mm)：22.0
  • 切込み角(°)：107.5
  • 切刃形状記号：Q
  • 全長LF(mm)：300
  • 適用インサート：VB□□1604

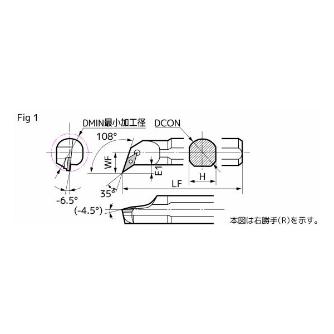

  • Fig：1
注意事項
  • 右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●ピン:VP32B●ボルト:BH03504●敷板:SVP32●皿ねじ:BFTX03508(2.0N・m)●レンチ(トルクス穴用):TRX10●ボルト用レンチ(六角穴用):LH020
原産国 ―
特記事項 ―
