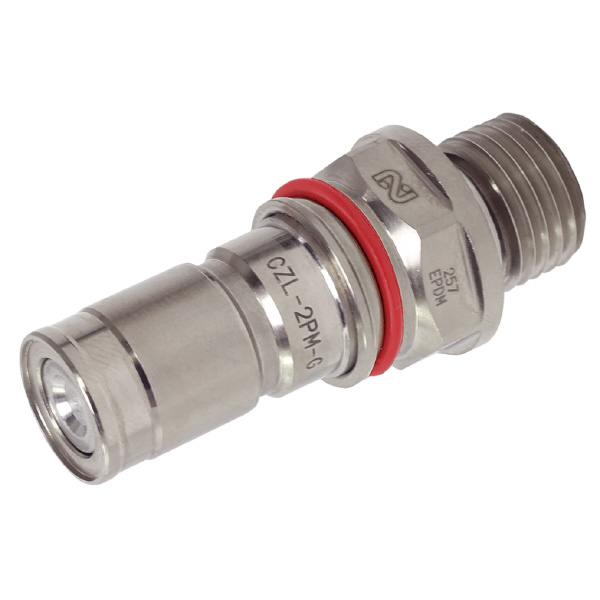

日東工器（株） コンパクトゼロスピルカプラ PM コンパクトゼロスピルカプラ　真ちゅう製 CZL-2PM-G BRASS EPDM

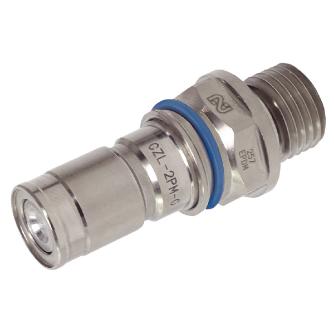

日東工器（株） コンパクトゼロスピルカプラ PM コンパクトゼロスピルカプラ　真ちゅう製 CZL-2PM-G BRASS EPDM

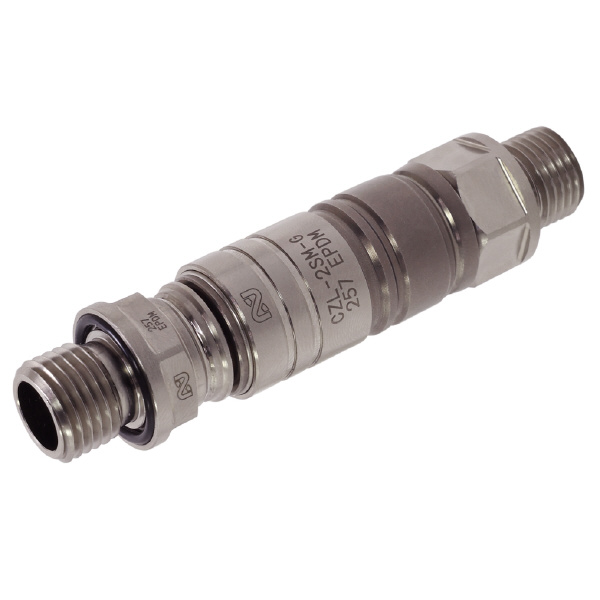

日東工器（株） コンパクトゼロスピルカプラ PM コンパクトゼロスピルカプラ　真ちゅう製 CZL-2PM-G BRASS EPDM

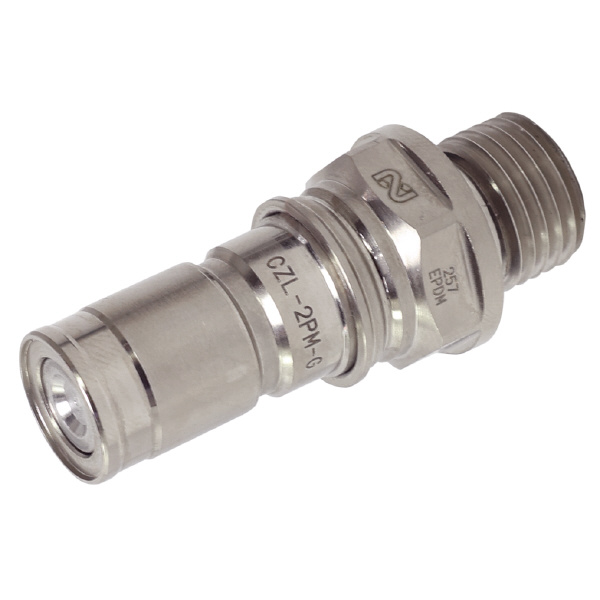

日東工器（株） コンパクトゼロスピルカプラ PM コンパクトゼロスピルカプラ　真ちゅう製 CZL-2PM-G BRASS EPDM

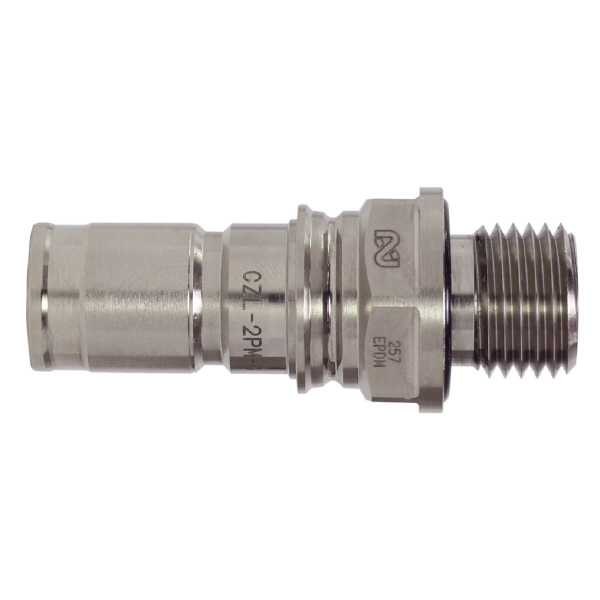

日東工器（株） コンパクトゼロスピルカプラ PM コンパクトゼロスピルカプラ　真ちゅう製 CZL-2PM-G BRASS EPDM

関連資料

日東工器（株）

コンパクトゼロスピルカプラ　真ちゅう製　ＣＺＬ－２ＰＭ－Ｇ　ＢＲＡＳＳ　ＥＰＤＭ

  • 新着
  • RoHS
商品アイコンについて
  • 型番：CZL-2PM-G BRASS EPDM
  • 発注コード：BMXCC
  • メーカー商品コード：83664
  • JANコード：4992338836641
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥4,530
　
注文単位 1個

  • ※10/27 23:30 時点の情報です

用途 ●電子精密機器の冷却配管に。●パワーエレクトロニクス分野にも対応します。
商品説明
  • 小口径配管における大流量のニーズに対応した迅速流体継手。
  • コンパクトな設計ながら高い流量性能を実現。
  • 独自の液だれ低減バルブ構造により、接続・分離時の液だれ量と空気混入量を低減。
  • HPC(ハイパフォーマンスコンピューティング)環境やスーパーコンピュータなどの電子精密機器の冷却配管をはじめ、パワーエレクトロニクス分野にも幅広く対応します。
商品スペック
  • 商品タイプ：プラグ
  • バルブ構造：両路開閉型(液だれ低減バルブ)
  • 最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
  • 耐圧力(MPa(kgf/cm2))：1.5(15)
  • 使用温度範囲(℃)：-10～+100
  • 本体材質：真ちゅう(C3604)無電解ニッケルりんめっき
  • シール材質：エチレンプロピレンゴム
  • 取付ねじサイズ：G1/4
  • 接続種類：おねじ(相手側)
  • 推奨最大締付トルク(N・m)：8
  • 推奨最大締付トルク(kgf・cm)：82
  • 質量(g)：30
  • L(mm)：45.5
  • C(mm)：34.5
  • φD(mm)：19
  • H(mm)：六角17
  • T：G1/4
  • 備考：標準材質
  • 表示記号：EPDM
  • 最小断面積(mm2)：30.2
  • 接続時の空気混入量(mL)：0.04
  • 分離時の液だれ量(mL)：0.023
注意事項
  • ホース内が流体で満たされ、ソケットまたはプラグ単体で封止されている状態においてホースを屈曲させたり、温度が上昇した場合、内圧が耐圧力を超え、バルブが飛び出すおそれがあります。配管には必ず伸縮継手や安全弁を設け、耐圧力を超えないようにしてください。
  • 流体が凍結しない状態で使用してください。
  • 推奨最大締付トルクを超えて取り付けないでください。
  • 取付け後は必ず気密検査を行ってから使用してください。
内容品・付属品 ●注意書
原産国 日本
特記事項 ―
