津田駒工業（株） ボールドライブNC円テーブル 多軸 RBM ボールドライブＮＣ円テーブル　多軸 RBM-160R-2 PL
津田駒工業（株） ボールドライブNC円テーブル 多軸 RBM ボールドライブＮＣ円テーブル　多軸 RBM-160R-2 PL
津田駒工業（株）

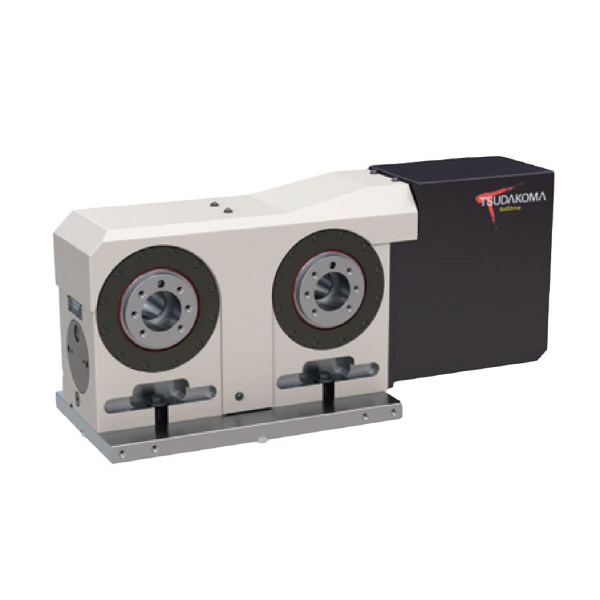

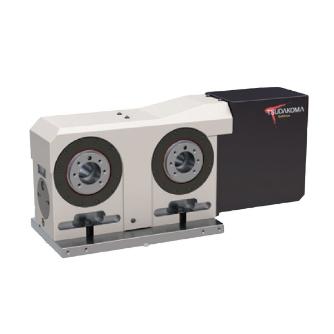

ボールドライブＮＣ円テーブル　多軸　ＲＢＭ－１６０Ｒ－２　ＰＬ

  • 新着
商品アイコンについて
  • 型番：RBM-160R-2 PL
  • 発注コード：BKSKZ
  • メーカー商品コード：RBM-160R-2 PL
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1台

  • ※9/14 23:20 時点の情報です

用途 ―
商品説明
  • ボールドライブシステムの高速割出とノーバックラッシによる高い生産性と高品位加工に加えて、多数個同時加工が可能となり、さらなる生産効率アップに貢献します。
商品スペック
  • スピンドル直径(mm)：φ100h7
  • テーブル直径(mm)：φ160/φ200 (オプション)
  • スピンドル軸間距離(mm)：320
  • センタハイト(mm)：160(ベース無し時)
  • センター穴(mm)：φ55H7(口元)/φ40(貫通)
  • ガイドブロック幅(mm)：14h7
  • サーボモータ(FANUCの場合)：αiF8
  • 軸数：2軸
  • モータ軸換算イナーシャ(×10-3kg・m2)：0.87
  • 製品重量(kg)：160
  • 減速比：1/36
  • 最高回転速度(min-1)：83.3(モータ3000min-1時)
  • クランプ方式：空圧
  • クランプトルク(N・m)：500(空圧0.49MPa投入時)
  • 割出精度(s)：15(累積)
  • 許容積載質量(kg)：100
  • 許容切削推力［F］(N)：10800(テーブルクランプ時)
  • 許容切削推力［F×L］(N・m)：500/780(テーブルクランプ時)
  • 許容ワークイナーシャ(kg・m2)：0.64(1軸あたり)
注意事項

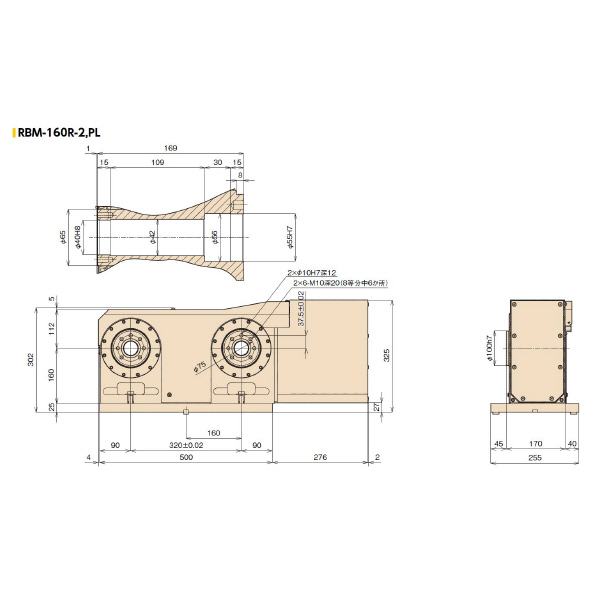

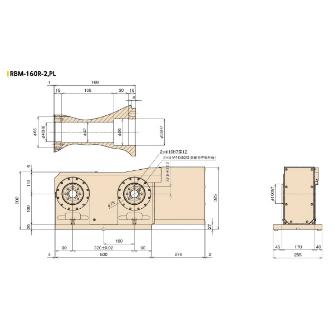

  • 外観寸法はFANUC仕様です。他メーカーモータ仕様の場合、寸法が大きくなることがあります。
内容品・付属品 ―
原産国 ―
特記事項 ―
