住友電気工業（株）

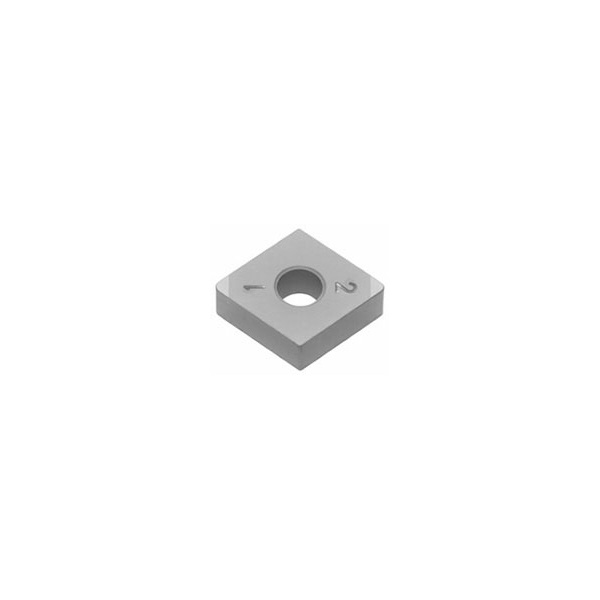

スミボロン　スローアウェイチップ　４ＮＣ－ＣＮＧＡ１２０４０４ＷＧ　ＢＮＣ２０２０

商品アイコンについて
  • 型番：4NC-CNGA120404WG BNC2020
  • 発注コード：ANS63
  • メーカー商品コード：166REUW
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥14,000
　
注文単位 1個

  • ※6/13 23:20 時点の情報です

用途 ●低送り用
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。

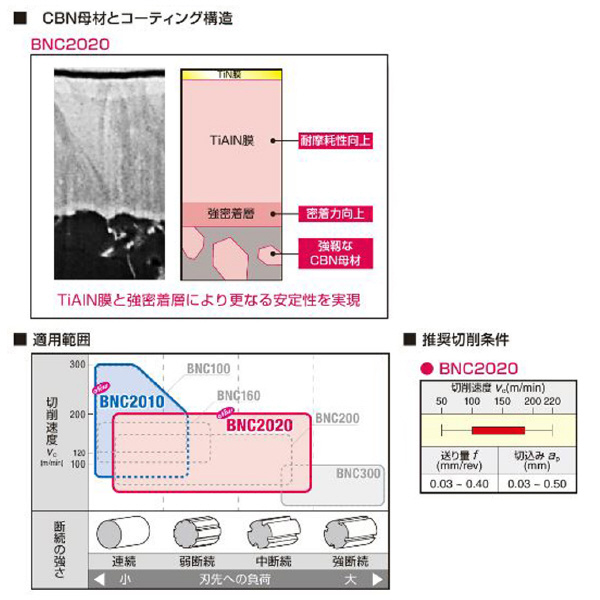

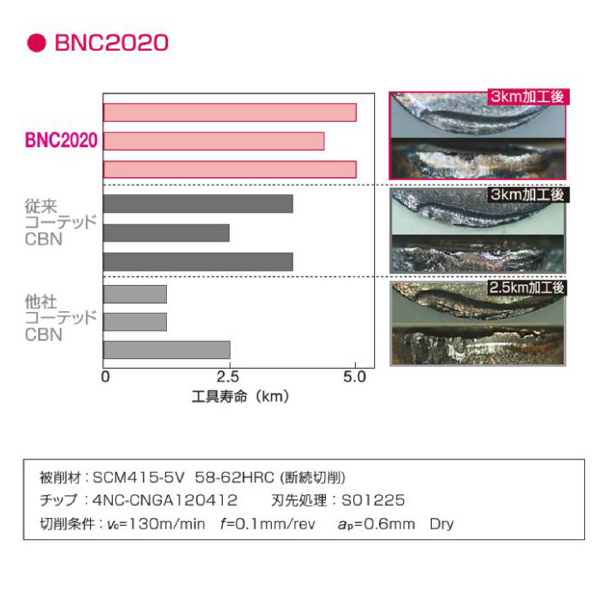

  • 新開発のCBN母材とセラミックスコーティングの組み合わせにより、これまでのコーテッドスミボロンを超える長寿命と加工精度の向上を実現。

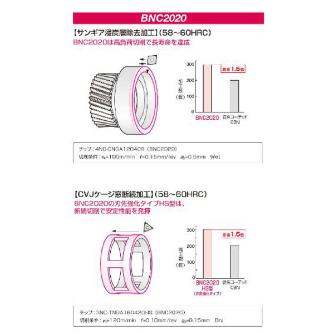

  • 焼入鋼の高精度加工、汎用切削において優れたパフォーマンスを発揮し、加工コストの低減を可能にします。
商品スペック
  • 仕様：ワンユースタイプ
  • ネガポジ：ネガティブ
  • タイプ：コーテッド
  • タイプ記号：NC
  • 切れ刃数：4
  • 切れ刃タイプ：マルチコーナータイプ
  • インサート形状［記号］：菱形頂角［C］
  • 頂角(°)：80
  • インサート厚さ［記号］(mm)：4.76［04］
  • 厚さ許容差(mm)：±0.13
  • 逃げ角［記号］(°)：0［N］
  • 等級記号：G
  • 溝穴記号：A
  • コーナー半径［記号］(mm)：0.4［04］
  • コーナー高さ許容差(mm)：±0.025
  • コーナー数：4
  • 切刃長［記号］(mm)：2.4［12］
  • 勝手［記号］：なし［N］
  • 内接円IC(mm)：12.7
  • 内接円許容差(mm)：±0.025
  • 穴の有無：あり
  • 穴の形状：円筒状
  • ブレーカ：なし
  • 穴径(mm)：5.16
  • 刃先仕様記号：S01215
  • 刃先処理：低送り用ワイパーインサート
  • 刃先処理記号：WG
  • 材種：BNC2020
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
