| 用途 |
― |
| 商品説明 |

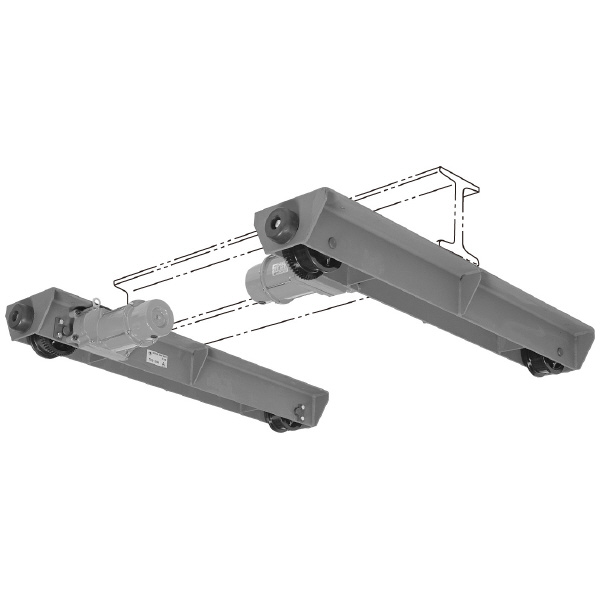

- ランウェイ上に布設されたレールを走行するトップランニング式ダクタイル鋳鉄車輪サドルは、応用範囲が広く、産業界で幅広く使用されているクレーン形式です。
|
| 商品スペック |
- 機種：定速式
- タイプ：低速型
- 定格荷重(t)：1/2
- 最大スバン(m)：12/8
- サドル1個の最大受荷重(t)：2.0×2
- 車輪径(mm)：130
- ランウェイレール(kg/m)：12・15・22
- モータ出力(kW)：0.4
- 走行速度(m/分)：12.5(50Hz)/15(60Hz)
- 自重(kg)：94×2
- A(mm)：1460
- B(mm)：1220
- C(mm)：120
- C'(mm)：120
- D(mm)：130
- E(mm)：90
- F(mm)：115
- G(mm)：150
- H(mm)：25
- I(mm)：175
- 電源(V)：3相200V(50/60Hz)/220V(60Hz)
- 短時間定格(分)：30
- 本体塗装：錆止め塗装
- 仕様：トップランニング式
|
| 注意事項 |
- 適用横行レール幅は、ガーダの構造によって異なりますが単ビームの時は、定格荷重1t(75・100・125mm)、2～3t(100・125・150mm)が適用します。
- 最大スパンはガーダの構造によって異なります。
- 梱包はサドルフレーム・車輪・ギヤードブレーキモータが別々の梱包になっております。お客様での組立をお願いします。
- 製品のご使用に際しては、梱包の中にある取扱説明書を習熟してから、正しくお使いください。
|
| 内容品・付属品 |
●取扱説明書 |
| 原産国 |
日本 |
| 特記事項 |
― |
