大阪角田興業（株） スイッチ付エアークランプ 下方押え型 スイッチ付エアークランプ　下方押え型 NO.501S
大阪角田興業（株） スイッチ付エアークランプ 下方押え型 スイッチ付エアークランプ　下方押え型 NO.501S
大阪角田興業（株） スイッチ付エアークランプ 下方押え型 スイッチ付エアークランプ　下方押え型 NO.501S
大阪角田興業（株） スイッチ付エアークランプ 下方押え型 スイッチ付エアークランプ　下方押え型 NO.501S

関連資料

大阪角田興業（株）

スイッチ付エアークランプ　下方押え型　ＮＯ．５０１Ｓ

商品アイコンについて
  • 型番：NO.501S
  • 発注コード：ABHDB
  • メーカー商品コード：NO.501S
  • JANコード：4571133242491
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \111,400
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

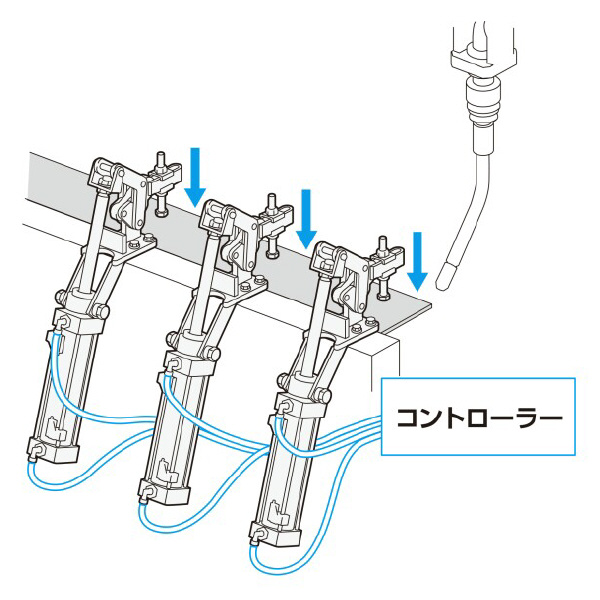

用途 ●熔接、組立、加工の各治具の仮止めや自動化に
商品説明

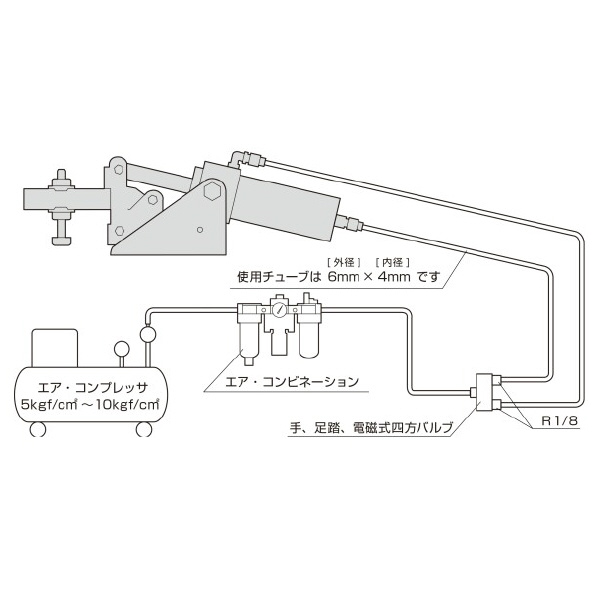

  • エアシリンダー(空圧式)で動作するクランプです。
  • 溶接スパッタ防止、粉塵対策にはオプションで防塵耐熱用ジャバラ付きタイプ(-JC)もございます。
  • センサースイッチ付きモデル
商品スペック
  • 質量(g)：5650
  • 最高締圧力(kN(kgf))：5.0(500)［1Mpa時］
  • 通常使用範囲0.4～0.6Mpa(kN(kgf))：1.9(190)［0.5Mpa時］
  • シリンダー：内径φ50/ストローク 160mm
  • 本体材質：スチール(SPCC)

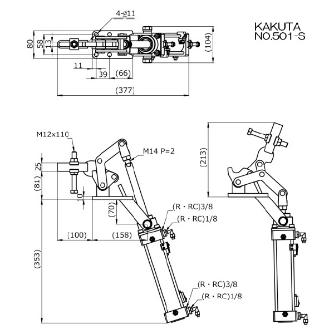

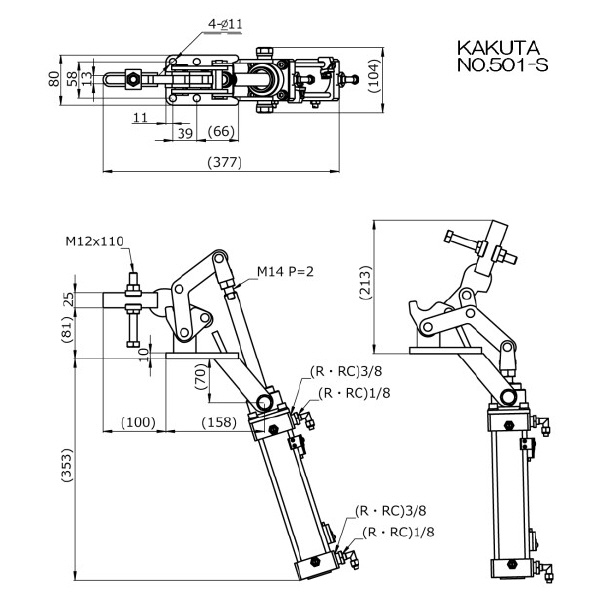

  • クランプ時外形寸法(mm)：全長410×全高527×全幅104
注意事項
  • 締圧力はいずれも最高締圧力(1.0Mpa時)の目安です。(下方押えの場合、本体に一番近い位置が最高締圧力)
  • ご使用の際は、エアー圧を 0.4Mpa～0.6Mpa(表記の最高締圧力の40～60％)の範囲でご使用ください。
  • 下方押え型の場合、ワークを押さえる位置が本体に近いほど締圧力が強く、先端にいくほど弱くなります。
内容品・付属品 ●センサースイッチCKD社製TOH型(リード線1m)×2個●M12×110六角ボルト、ナット、ワッシャー
原産国 ―
特記事項 ―
