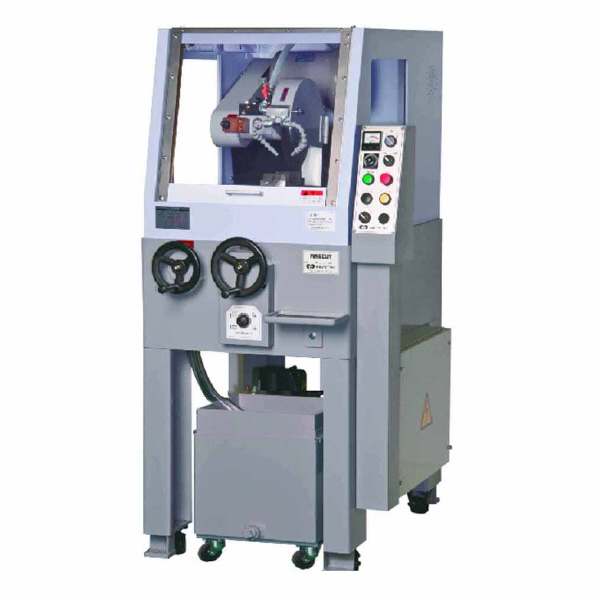

- ワンランク上の操作性を組み入れ、さまざまな作業環境に対応したコンパクト仕様。省スペース化・高精度化を実現した精密切断機です。
- またブレードの切込高さ位置(Z軸)は、本体前面左側の丸ハンドルで任意に上下設定ができ、角度をつけた切断が行える主軸上下切断が可能な機構です。
- 基本機構:XYZ機構
- ワークテーブル左右移動(X軸)と、それにクロスする切込方向の前後移動(Y軸)、主軸上下移動(Z軸)が行えます。
- 主軸上下ハンドルを本体前面左側に変更し、操作性が向上。
- バイス部やワークテーブル部に防錆対策を施しました。
- 操作盤と電源BOXを切り離し、より操作性が向上。
- 機械本体幅720mm省スペース化を実現。
- 洗浄用ウォーターガン標準装備。
|
| 商品スペック |
- 標準切断能力(mm)：○□40(パイプ材)/
- ■30(ムク材)/■■15×75(板材)
- 砥石有効使いしろ(mm)：60.0(φ230装着時)/47.5(φ205装着時)
- ワークテーブル移動X・Y(mm)：左右60(手動)/切込方向210(手動)
- スピンドル移動Z(mm)：上下方向190(前面ハンドル操作時)
- 自動切込/戻り速度：毎分6～100mm無段階変速式/毎分100mm(一定)
- 切断砥石径(mm)：φ230・φ205/φ25.4
- 砥石フランジ径(mm)：φ110(φ90特別付属)
- 主軸径/回転数：φ25.4mm/3000rpm
- 主軸動力：AC200V・3相・2P・1.5kW
- クーラントポンプ/タンク：AC200V・単相・40W/60L
- 自動切込モータ：AC200V・単相・10W

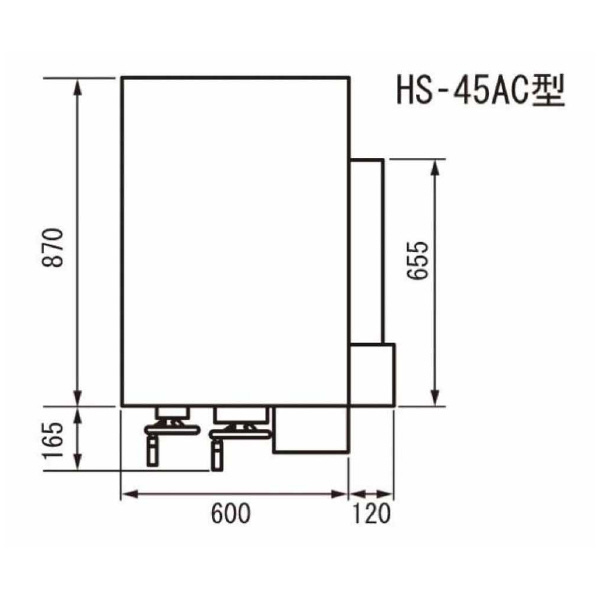

- 機械の大きさ(mm)：W720×D1035×H1450
- 機械重量(kg)：290
- 電気容量(KVA)：2.2
- 騒音(dB)：66(アイドリング時)
- 切断方式：水平切込切断方式
|
| 注意事項 |
- ロング平面回転バイス取り付けの場合、ご使用方法に制約が出る場合があります。
|
| 内容品・付属品 |
●ロングバイス●平面回転バイス●ロング平面回転バイス●二連バイス●ロング二連バイス●スケール付二連バイス●エアバイス●専用治具 |
