（株）ｎｊｉ

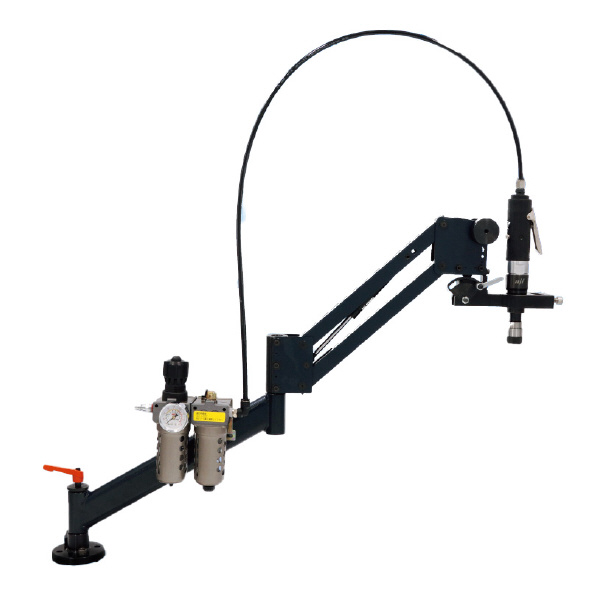

エアータッピングマシーン　ＡＴＭ－４００－７

商品アイコンについて
  • 型番：ATM-400-7
  • 発注コード：1SL36
  • メーカー商品コード：ATM-400-7
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \440,000
　
注文単位 1個

  • ※11/01 23:20 時点の情報です

用途 ●垂直水平タップ穴加工機
商品説明
  • 回転アームとパラレルアームの組み合わせにより、伸縮～旋回任意の位置で、垂直移動するアームに、エアーモーターを組み合わせた画期的な装置です。
  • 小物から大物加工物のタップ加工の際、加工物を動かさない為、底面にスリキズ等が入りません。
  • フリーアームの為、位置合わせが容易で、生産スピードが格段にアップします。
  • エアーモーターは反転ショックが少なく、タップホルダーはラチェット機構になっており、過大負荷が掛かるとスリップし、小径タップも折れにくくなっています。
  • ユニバーサルブラケット仕様では、垂直～水平(90°～180°)まで任意の角度設定ができます。
  • ユニバーサルブラケットはバイス構造になっており、φ30～φ52のツールが取り付け可能です。(メントリ、ドライバー、インパクトレンチ、スタッド溶接、組み付け作業等)
商品スペック
  • エアーモーター回転数(rpm)：400
  • タップホルダー内訳：M3/4/5/6/8/10/12
  • ドリルチャック＆アダプター：なし
  • モーターブラケット仕様：内径φ30～52バイス型、垂直のみ

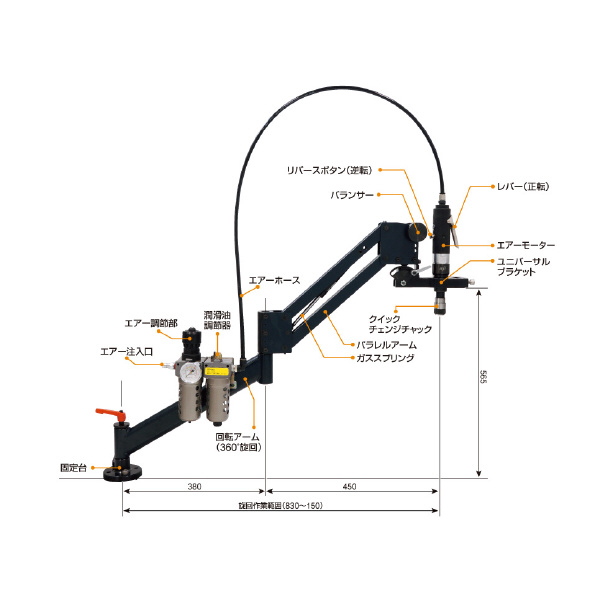

  • アーム旋回半径R(mm)：max930(作業可能範囲830～150)
  • アーム上下量(mm)：565～55(BKT底面～作業台)
  • ガススプリング(N)：0400
  • エアーモーター重量(Kg)：1.5
  • アームの材質：回転アーム(SS41溶接構造)/パラレルアーム(アルミ合金6063)
  • 総重量(Kg)：10.5
注意事項
  • 固定台の取り付けは、取り付けベース(作業台)にPCD72mm-M10タップ穴を4ケ所空ける
  • エアーモーターの駆動は工場内の圧縮空気6～8kg/cm2を使用
  • エアーモーターオイルはSAE32を使用
  • エアードレンの水抜きは適宜行う
  • ATM(U)-400(700)用 ブラケットには、AM-300のエアーモーターは取り付けできません。
内容品・付属品 ―
原産国 ―
特記事項 ―
