（株）日研工作所

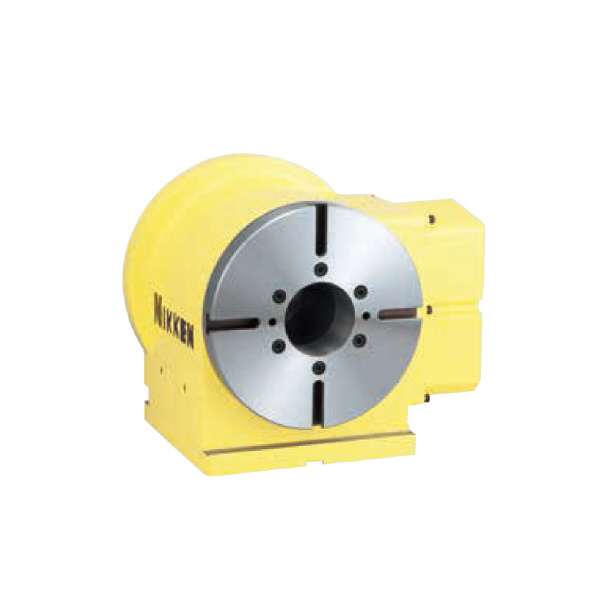

ＤＤモータ仕様　ＣＮＣ円テーブル　ＤＤ５００Ｆ－１０００

商品アイコンについて

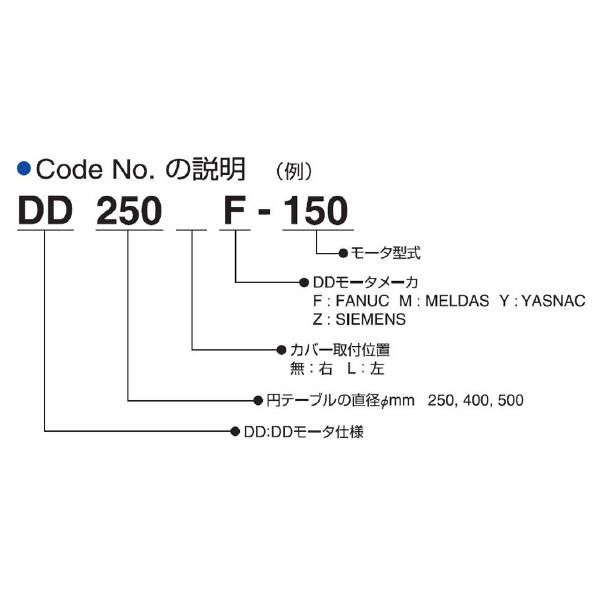

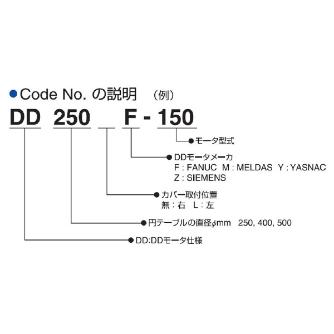

  • 型番：DD500F-1000
  • 発注コード：1PC45
  • メーカー商品コード：DD500F-1000
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明

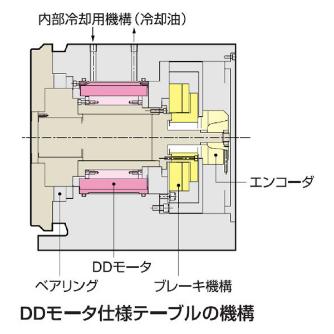

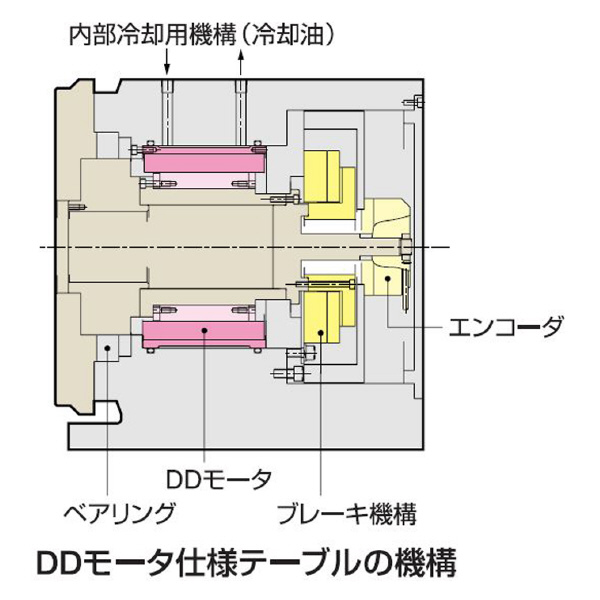

  • DDモータ仕様テーブルとは、ウォームシステムのような機械的減速機構を用いずに、直接DD(Direct Drive)モータで回転テーブル本体を駆動するものです。
  • 高速回転・高速割出が実現しますが、減速されていないので増力がなく、駆動トルクが問題です。

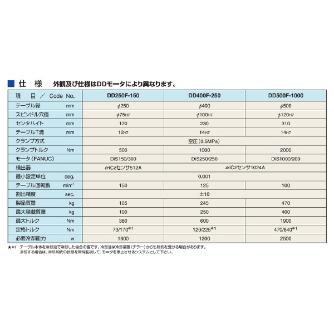

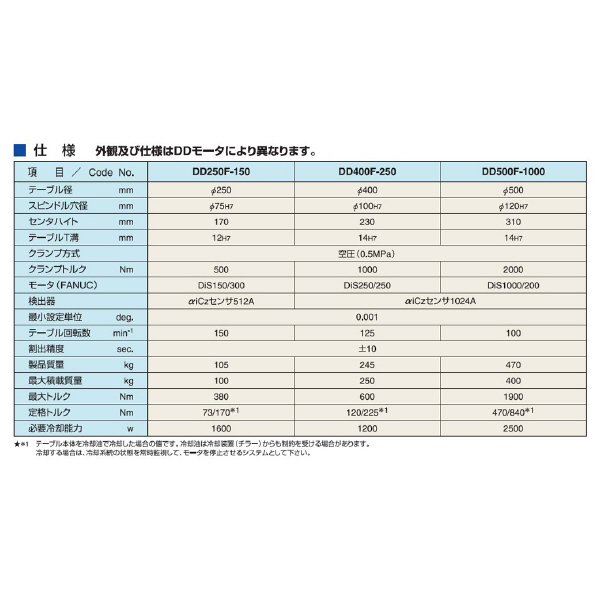

商品スペック

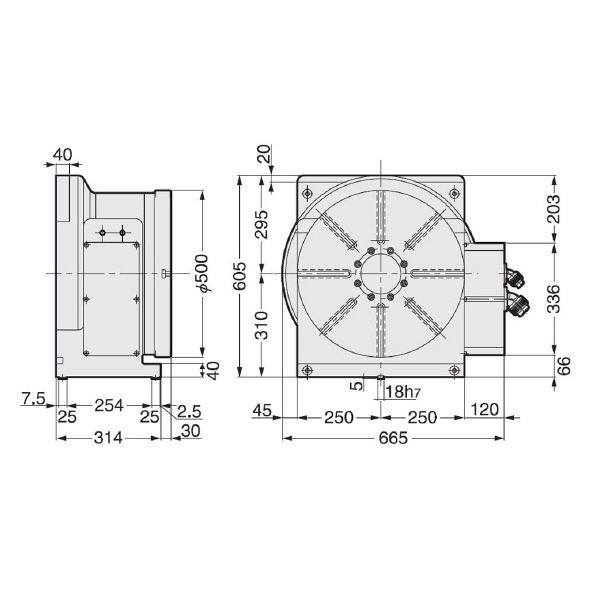

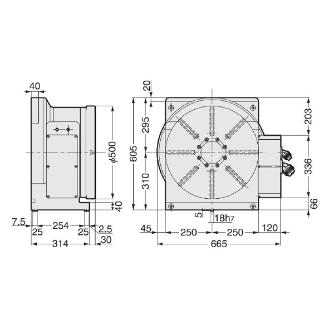

  • テーブル直径(mm)：500
  • センタハイト(mm)：310
  • クランプ方式：空圧(0.5MPa)
  • クランプトルク(N・m)：2000
  • 割出精度(s)：±10
  • 最高回転速度(min-1)：100
  • 許容積載質量(kg)：400
  • スピンドル穴径(mm)：φ120H7
  • テーブルT溝(mm)：14H7
  • モータ(FANUC)：DiS1000/200
  • 検出器：αiCzセンサ1024A
  • 最小設定単位(deg.)：0.001
  • 最大トルク(Nm)：1900
  • 定格トルク(Nm)：470/840(※)
  • 必要冷却能力(w)：2500
注意事項
  • 定格トルクの※印は、テーブル本体を冷却油で冷却した場合の値です。冷却油は冷却装置(チラー)からも制約を受ける場合があります。冷却する場合は、冷却系統の状態を常時監視して、モータを停止させるシステムとして下さい。
  • 外観及び仕様はDDモータにより異なります。別途ご相談下さい。
  • アプリケーションにより向き・不向きがありますので、別途ご相談下さい。
  • ヨーロッパ向け輸出品に関してはCEマークが必要となりますので、発注時に「CEマーク対応」とご指示下さい。
内容品・付属品 ―
原産国 ―
特記事項 ―
