（株）日研工作所

大型傾斜ＣＮＣ円テーブル　５ＡＸ－１２００ＤＡ２１ＦＡ－Ｍ－４４

商品アイコンについて

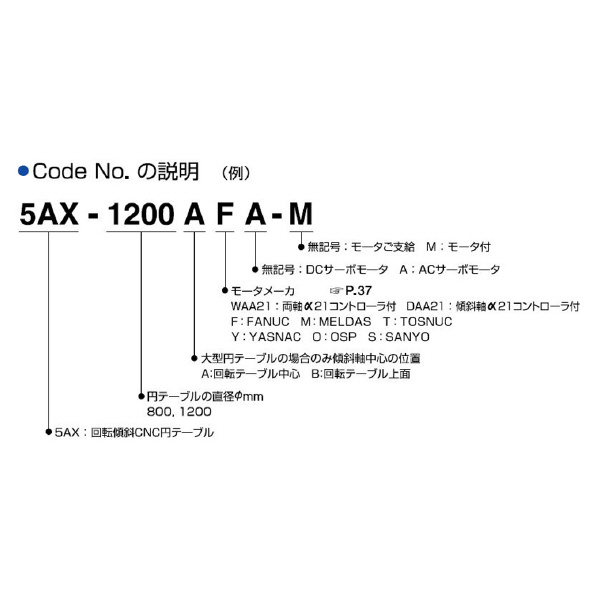

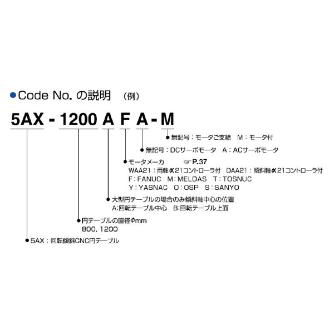

型番：5AX-1200DA21FA-M-44
発注コード：1PA38
メーカー商品コード：5AX-1200DA21FA-M-44
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	―


注文単位	1個

※10/30 23:30 時点の情報です

用途	―

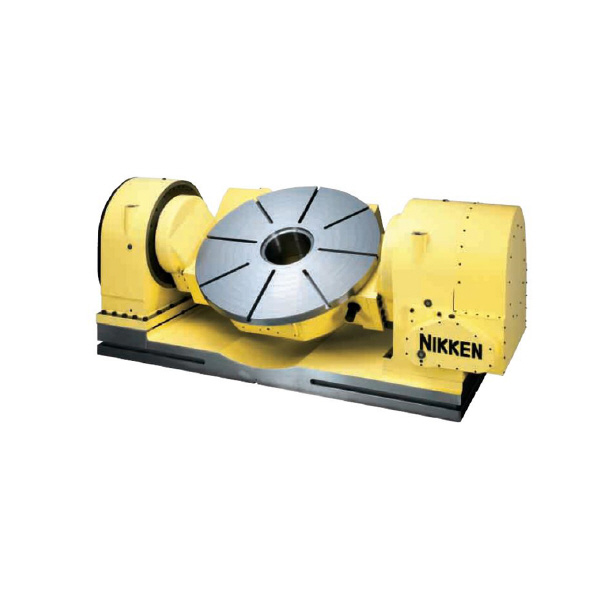

商品説明	強力ブレーキシステム付傾斜・回転円テーブルです。強力ダブルブレーキシステム。傾斜軸の両端に強力ブレーキを内蔵しています。大型傾斜CNC円テーブルシリーズです。

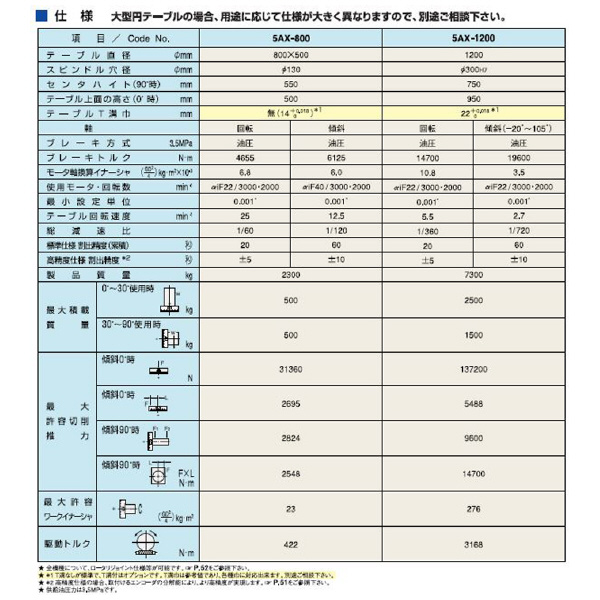

商品スペック	テーブル直径(mm)：1200 センタハイト(mm)：750(90度時) クランプ方式：油圧(3.5MPa)/油圧(3.5MPa) クランプトルク(N・m)：14700/19600 割出精度(s)：±5/±10(累積)［高精度］・20/60(累積)［標準］最高回転速度(min-1)：5.5/2.7 減速比：(1/360)/(1/720) スピンドル穴径(φmm)：φ300H7 テーブルT溝巾(mm)：22+0.018 0 テーブル上面の高さ(0度時)(mm)：950 モータ軸換算イナーシャ((GD[[の2乗]]/4)kg・平方メートル×10[[の-3乗]])：10.8/3.5 最小設定単位：0.001度/0.001度使用モータ回転数(min[[の-1乗]])：(αiF22/3000・2000)/(αiF22/3000・2000) 軸：回転/傾斜(-20度～105度)

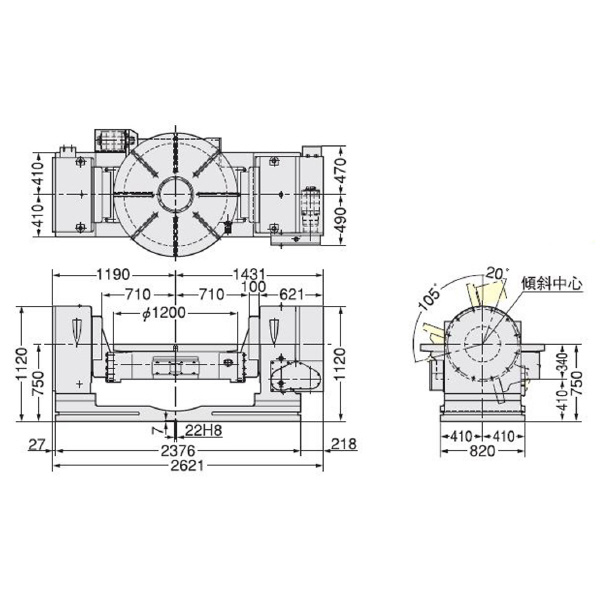

注意事項	大型円テーブルの場合、用途に応じて仕様が大きく異なります。 T溝なしが標準で、T溝巾付はオプションです。T溝巾は参考値です。外観寸法は、取付けるサーボモータにより異なります。記載はFANUCモータ付のものを表示しています。ロータリジョイント仕様等も可能です。ヨーロッパ向け輸出品に関してはCEマークが必要となりますので、発注時に"CEマーク対応"とご指示ください。
内容品・付属品	―
原産国	―
特記事項	―
