（株）日研工作所

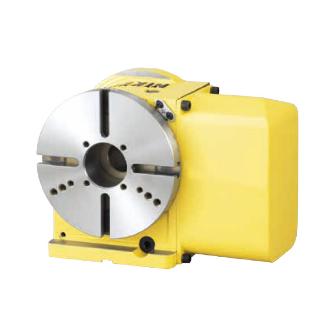

背面モータ型ＣＮＣ円テーブル　ＣＮＣＺ２０２ＢＴＯＳ

商品アイコンについて

型番：CNCZ202BTOS
発注コード：1OY52
メーカー商品コード：CNCZ202BTOS
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	―


注文単位	1個

※1/28 23:30 時点の情報です

用途	●小物ワークの割出し加工からリード切削まで
商品説明	背面モータ型CNCロータリテーブルです。多彩なアタッチメント:5Cコレットから空・油圧チャックまで全ゆるワークにマッチする着脱装置を標準化
商品スペック	テーブル直径(mm)：200 センタハイト(mm)：180 クランプ方式：空圧(0.5MPa) クランプトルク(N・m)：303 割出精度(s)：±20(累積) 許容ワークイナーシャ(kg・m2)：0.4 最高回転速度(min-1)：44.4 許容積載質量(kg)：最大100(タテ) 減速比：1/45 スピンドル穴径(mm)：口元φ60 H7/φ40貫通モータ軸換算イナーシャ ((GD-2乗/4)kg・m2×10-3乗)：0.4 駆動トルク：54 最小設定単位(度)：0.001 最大アンバランス負荷(kg・m)：5.0 最大許容切削推力(F×L) (N・m)：690 最大許容切削推力(F×L) 切削推力に対しての値(N・m) ：542 最大許容切削推力(N)：18000 使用モータ回転数(min-1)：αiF4/4000、2000
注意事項	最大許容切削推力F×Lは、ブレーキトルクを含まないウォームギアの強度で、切削推力に対しての値です。最大アンバランス負荷は、タテ使用時の受けた時の治具・加工物のアンバランスの負荷の値です。モータは、CNC180BにはαiF4/4000がCNC260Bが取付け可能です。
内容品・付属品	―
原産国	―
特記事項	―
