（株）日研工作所

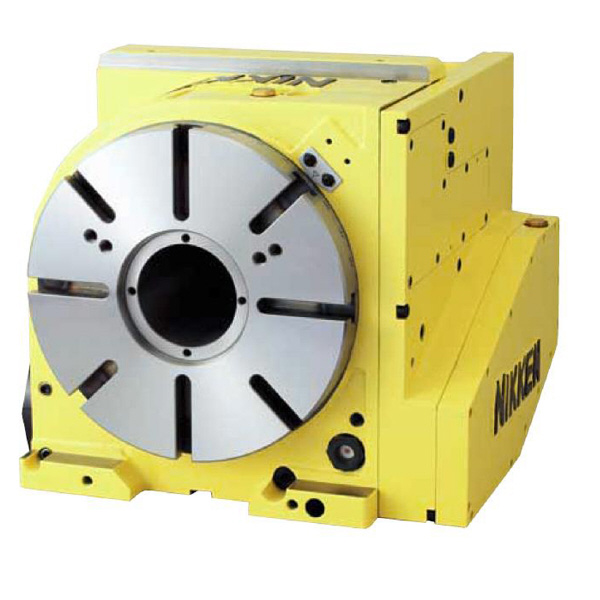

背面モータ型ＣＮＣ円テーブル　ＣＮＣ２６０ＢＹＡ

商品アイコンについて

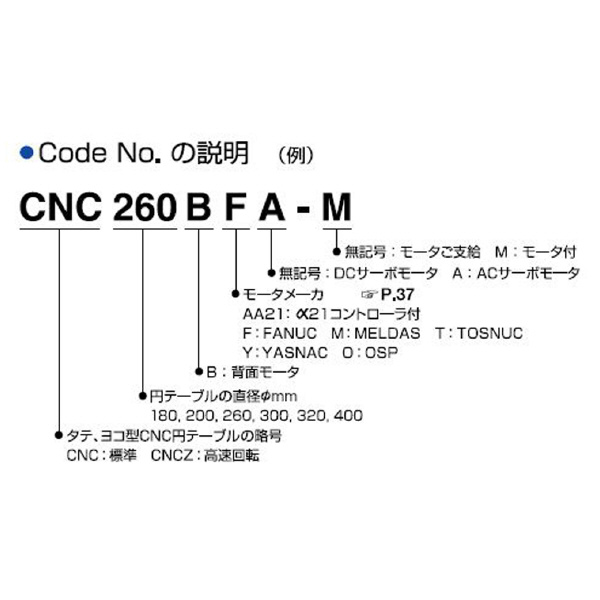

  • 型番：CNC260BYA
  • 発注コード：1OY18
  • メーカー商品コード：CNC260BYA
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1個

  • ※10/30 23:30 時点の情報です

用途 ―
商品説明
  • 門形マシニングセンタ及びスプラッシュガード等、幅に制限がある所に最適です。

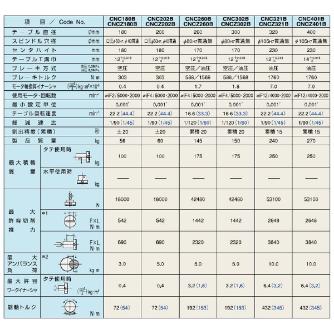

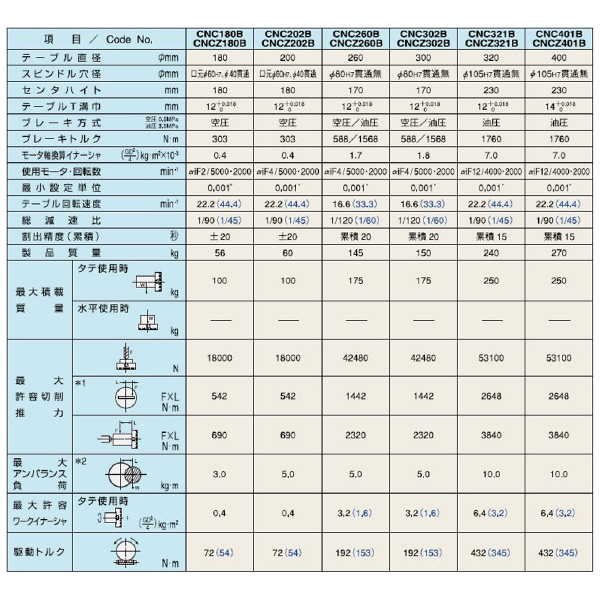

商品スペック
  • テーブル直径(mm)：260
  • センタハイト(mm)：170
  • クランプ方式：空圧(0.5MPa)/油圧(3.5MPa)
  • クランプトルク(N・m)：588/1568
  • 割出精度(s)：20(累積)
  • 許容ワークイナーシャ(kg・m2)：3.2(最大)
  • 最高回転速度(min-1)：16.6
  • 許容積載質量(kg)：最大175(タテ)
  • 減速比：1/120
  • スピンドル穴径(mm)：φ80 H7貫通無
  • モータ軸換算イナーシャ ((GD[[の2乗]]/4)kg・(平方メートル×10[[の-3乗]]))：1.7
  • 駆動トルク：192
  • 最小設定単位(度)：0.001
  • 最大アンバランス負荷(kg・m)：5.0
  • 最大許容切削推力(F×L) (N・m)：2320
  • 最大許容切削推力(F×L) 切削推力に対しての値(N・m) ：1442
  • 最大許容切削推力(N)：42480
  • 使用モータ 回転数(min[[の-1乗]])：αiF4/4000、2000
注意事項
  • 最大許容切削推力F×Lは、ブレーキトルクを含まないウォームギアの強度で、切削推力に対しての値です。
  • 最大アンバランス負荷は、タテ使用時の受けた時の治具・加工物のアンバランスの負荷の値です。
  • 供給油圧力は3.5MPaです。
  • 高精度仕様、ロータリジョイント仕様等については別途ご相談下さい。
  • CNC260B、302Bのブレーキ方式は、油圧式も可能です。
  • ヨーロッパ向け輸出品に関してはCEマークが必要となりますので、発注時に'CEマーク対応'とご指示下さい。
内容品・付属品 ―
原産国 ―
特記事項 ―
