住友電気工業（株）

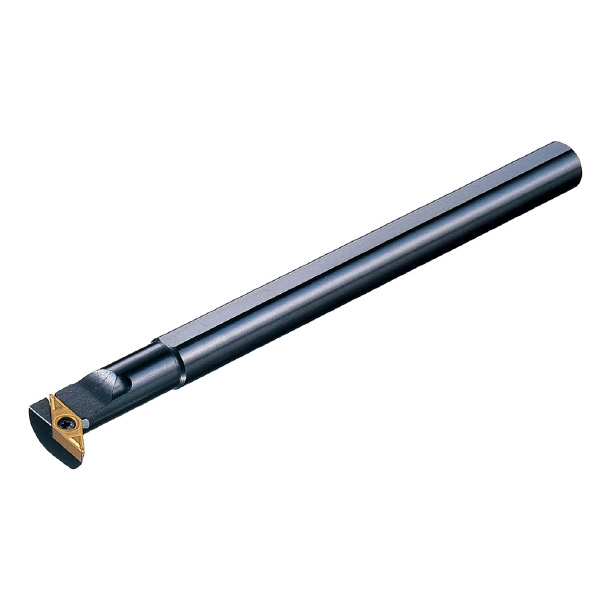

ＳＥＣ－ボーリングバイト　Ｂ１６Ｒ－ＳＶＵＢＲ１１０３－２５

商品アイコンについて
  • 型番：B16R-SVUBR1103-25
  • 発注コード：WWA35
  • メーカー商品コード：2000504
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \43,300
　
注文単位 1個

  • ※5/01 23:30 時点の情報です

用途 ●内径倣い用。
商品説明 ―
商品スペック
  • 最小加工径(mm)：25
  • シャンク径(mm)：16
  • シャンク長さ(mm)：200
  • インサート形状：菱形
  • 切込み角(°)：93
  • クランプ方式：スクリューオン式
  • 勝手［記号］：右［R］

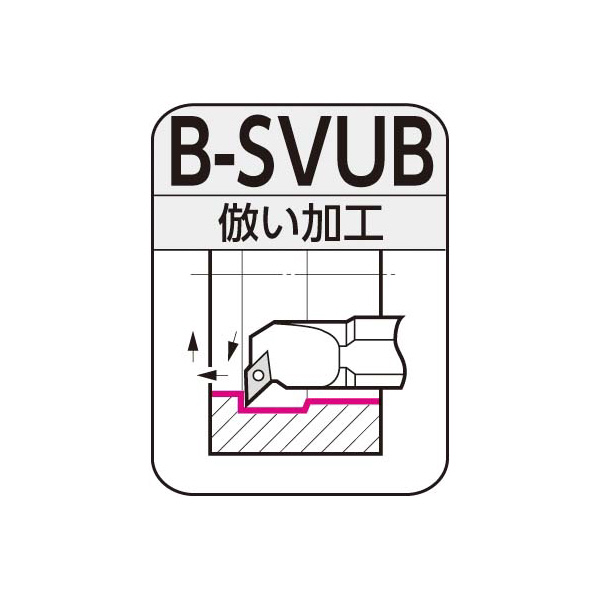

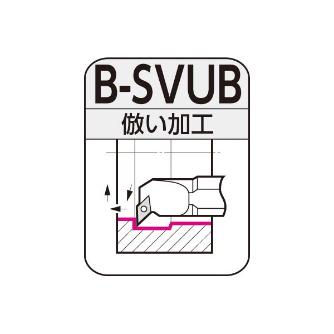

  • 加工用途：倣い加工
  • シャンク材質：鋼
  • インサート逃げ角(°)：5
  • 適用インサート：VB□□1103
  • 全長LF(mm)：200
  • 高さH(mm)：15
  • シャンクタイプ：防振機構付

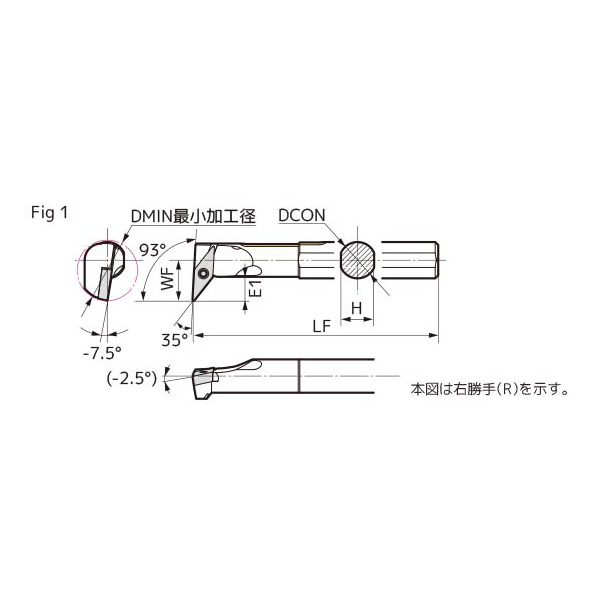

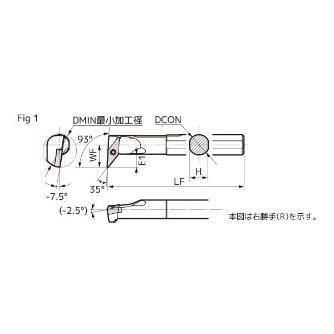

  • Fig：1
  • インサート形状記号：V
  • インサート厚さ(mm)：3.18
  • インサート厚さ記号：03
  • インサート切刃長(mm)：11.1
  • インサート切刃長記号：11
  • インサート頂角(°)：35
  • インサート逃げ角記号：B
  • オフセット：あり
  • オフセットE1(mm)：9
  • クランプ方式記号：S
  • シャンク材質記号：B
  • シャンク長さ記号：R
  • 刃先距離WF(mm)：16.5
  • 切刃形状記号：U
注意事項
  • 右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●皿ねじ:BFTX02508NV(1.5N・m)●レンチ(トルクス穴用):TRX08
原産国 ―
特記事項 ―
