住友電気工業（株） SEC－ボーリングバイト B-SDUC ＳＥＣ－ボーリングバイト B20S-SDUCL11T3-25
住友電気工業（株） SEC－ボーリングバイト B-SDUC ＳＥＣ－ボーリングバイト B20S-SDUCL11T3-25
住友電気工業（株）

ＳＥＣ－ボーリングバイト　Ｂ２０Ｓ－ＳＤＵＣＬ１１Ｔ３－２５

商品アイコンについて
  • 型番：B20S-SDUCL11T3-25
  • 発注コード：WWA22
  • メーカー商品コード：2000ARF
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \39,000
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

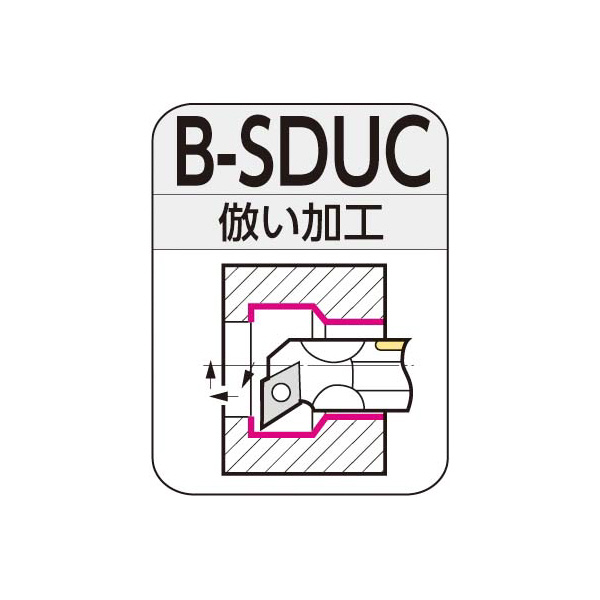

用途 ●内径倣い用
商品説明 ―
商品スペック
  • クランプ方式：スクリューオン式
  • クランプ方式記号：S
  • インサート形状：菱形
  • インサート形状記号：D
  • インサート頂角(°)：55
  • インサート逃げ角(°)：7
  • インサート逃げ角記号：C
  • インサート厚さ(mm)：3.97
  • インサート厚さ記号：T3
  • インサート切刃長(mm)：11.6
  • インサート切刃長記号：11
  • オフセット：あり
  • オフセットE1(mm)：4.5
  • シャンクタイプ：防振機構付
  • シャンク径(mm)：20
  • シャンク材質：鋼
  • シャンク材質記号：B
  • シャンク長さ(mm)：250
  • シャンク長さ記号：S
  • すくい角GAMF(°)：-6
  • 加工用途：倣い加工
  • 高さH(mm)：18
  • 最小加工径(mm)：25
  • 勝手［記号］：左［L］
  • 刃先距離WF(mm)：13
  • 切込み角(°)：93
  • 切刃形状記号：U
  • 全長LF(mm)：250
  • 適用インサート：DC□□11T3

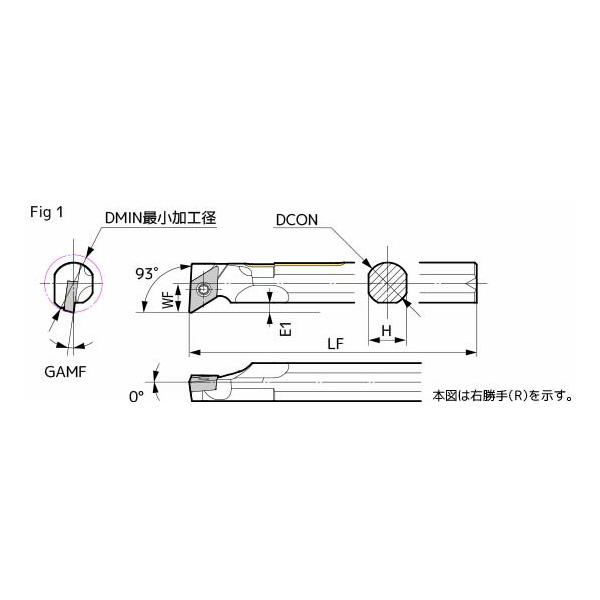

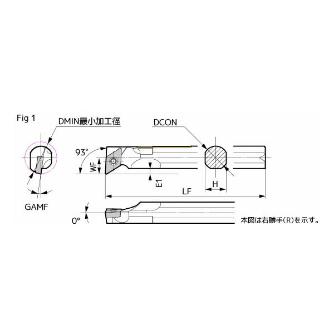

  • Fig：1
注意事項
  • 左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●皿ねじ:BFTX0409N(3.4N・m)●レンチ(トルクス穴用):TRX15
原産国 ―
特記事項 ―
