（株）ミツトヨ 高精度高さ測定器リニヤハイト LH 高精度高さ測定器リニヤハイト LH-600FG 518-361-11
（株）ミツトヨ 高精度高さ測定器リニヤハイト LH 高精度高さ測定器リニヤハイト LH-600FG 518-361-11
（株）ミツトヨ

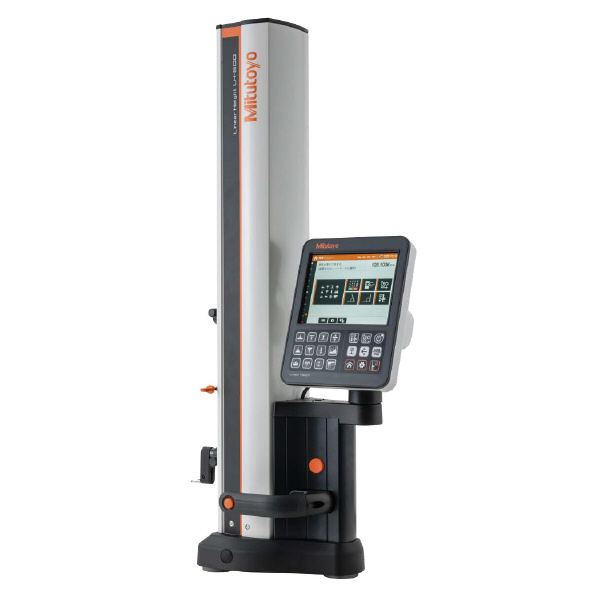

高精度高さ測定器リニヤハイト　ＬＨ－６００ＦＧ　５１８－３６１－１１

商品アイコンについて
  • 型番：LH-600FG 518-361-11
  • 発注コード：WOS20
  • メーカー商品コード：518-361-11
  • JANコード：4550501366373
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \1,340,000
　
注文単位 1個

  • ※6/12 23:30 時点の情報です

用途 ―
商品説明
  • 高精度と使いやすさを追求した精密高さ測定機です。高さ測定に留まらず様々な応用計測が可能で、金型や精密部品の検査など、多岐にわたる測定シーンで活躍します。
  • 使いやすさにこだわったタッチパネル式ディスプレイは直感的な操作が可能で、長時間の訓練を要することなく、すぐに使い始めることができます。
  • 汚れに強いスケールを内蔵していることにより、加工現場のような環境でも安心して利用できます。
  • プリンタやPCとの接続や、当社製有線・無線通信システムの活用など、多彩なインターフェイスを有しております。
  • 高精度エアベアリングを採用しており、「全浮上」によるスムーズな移動と、「半浮上」による浮上をしながらの測定が選択できます。
  • 拡張性が高く、多種多様なオプションプローブを使用することができるため、幅広い測定ニーズにお応えします。
商品スペック
  • グリップ：有
  • 測定範囲(mm)：0～977(ストローク600)
  • 最小表示量(mm)：0.0001/0.001/0.01/0.1(選択可)
  • 指示精度(μm)：±(1.1+0.6L/600)(L＝任意測定高さmm)
  • 繰返し精度(μm)：【平面】0.4(2σ)/【穴】0.9(2σ)
  • 直角度(μm)：5(前後)
  • 真直度(μm)：4(前後)
  • 駆動方式：モータドライブ/手動
  • 駆動速度(mm/s)：5/10/15/20/25/30/40(7段階)
  • 測長ユニット：光電式INCエンコーダSTVC-20Z
  • 測定力(N)：1(自動定圧機能)
  • 本体移動方式：全浮上(移動時)/半浮上(ならい測定時)エアベアリング(内蔵コンプレッサ)
  • 表示制御部：8.4型タッチパネル液晶ディスプレイ
  • 表示制御部姿勢調整範囲(°)：【チルト方向】0～40(無段階調整)/【スイベル方向】-30～180(無段階調整)
  • 予防保全機能：スケールステータス通知機能・校正時期通知機能
  • プローブ径補正方法：プローブ径補正ブロック(標準付属)を使用した半自動補正orプローブ径の直接入力による補正
  • 電源：ACアダプタ100-240V±10％・50/60Hz/バッテリー(Ni-MH)
  • バッテリー使用可能時間(h)：4(バッテリー駆動標準)/8(バッテリー2個装着時)
  • バッテリー充電時間(h)：約3.5(充電中使用可能)

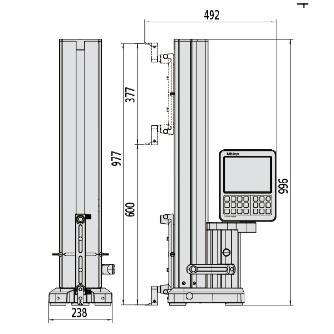

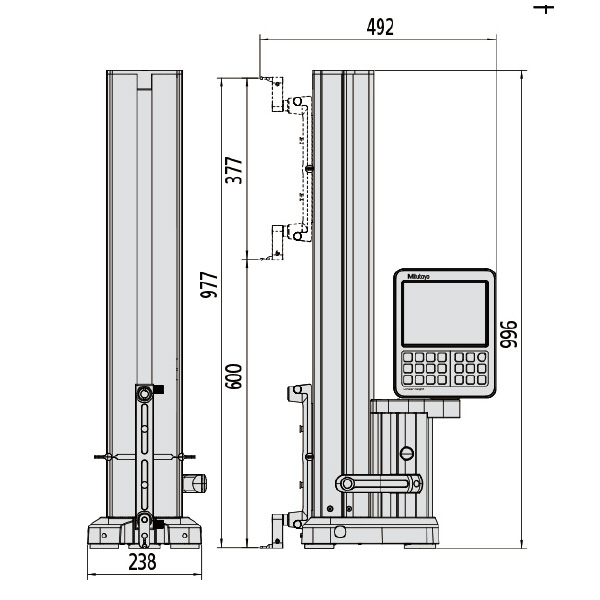

  • 寸法(mm)：W238×D492×H996
  • 質量(kg)：26.6
  • 動作温度範囲(℃)：5～40
  • 動作湿度範囲(％RH)：20～80
  • データ出力：デジマチックD1/D2/S1(双方向通信)
注意事項
  • 指示精度・繰返し精度の値は、標準付属のΦ5段付きプローブを使用した時の値です。
  • 直角度・真直度の規格はレバーヘッド(MLH-521)、ミューチェッカ(M-561)使用時。
  • バッテリー使用可能時間:浮上・電動上下動を25％稼働
  • バッテリー充電時間:バッテリーパック(12AAF712)1個を標準付属しています。
  • 周囲温度が30 ℃以上の場合、充電が不十分になる場合があります。できるだけ20 ℃に近く、温度変化の少ない環境で使用ください。
