住友電気工業（株）

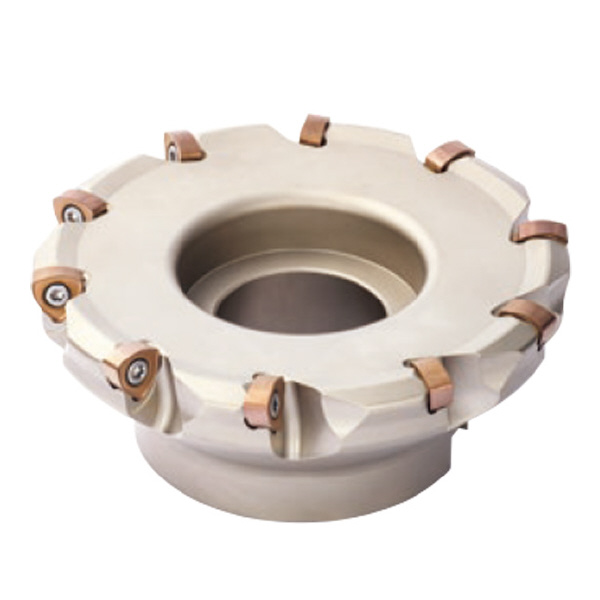

ＳＥＣ－スミデュアルミル　カッタ　ＤＭＳＷ０８１６０Ｒ１０

商品アイコンについて
  • 型番：DMSW08160R10
  • 発注コード：VT668
  • メーカー商品コード：2200AYE
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \195,000
　
注文単位 1個

  • ※1/31 23:20 時点の情報です

用途 ●平面削り●隅削り●溝加工●倣い加工●傾斜加工●プランジ加工●ヘリカル加工の高能率粗加工
商品説明 ―

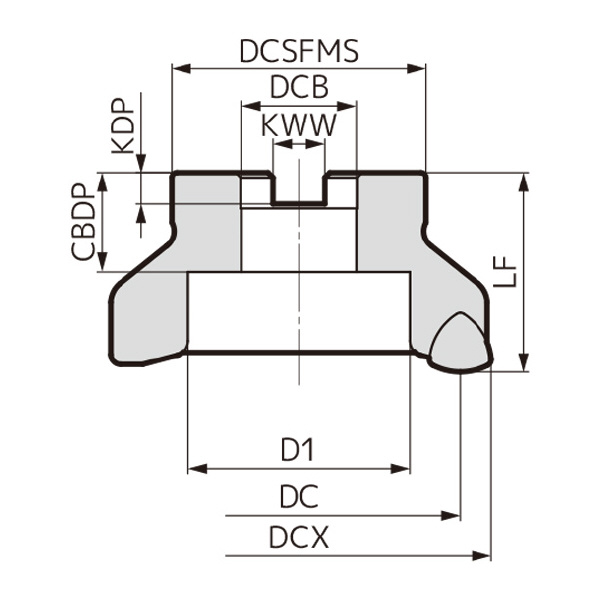

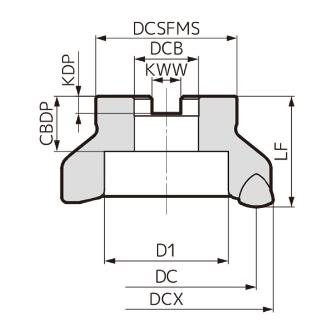

商品スペック
  • すくい角(°)：-7～-10(半径方向)・-6(軸方向)
  • ボスDCSFMS(mm)：100
  • ボルトD1(mm)：72
  • ボルトD2(mm)：-
  • 穴径DCB(mm)：50.8
  • 溝深さKDP(mm)：11
  • 溝幅KWW(mm)：19.1
  • 最大切込み量(mm)：3
  • 取付深さCBDP(mm)：38
  • 刃径(mm)：143.3
  • 最大刃径DCX(mm)：160
  • 刃数(枚)：10
  • 切込み角(°)：15
  • 高さLF(mm)：63
  • 重量(kg)：4.18
  • 適用加工：傾斜○/溝削り○/彫り込み○/平面高送り◎
  • 被削材：P(一般鋼◎/炭素鋼◎/合金鋼◎/調質鋼・ダイス鋼◎)・M(ステンレス鋼○)・K(鋳鉄◎/ダクタイル鋳鉄◎)・H(高硬度鋼45～55HRC○)
  • エンドミル適用加工：プランジ◎/ヘリカル◎/隅削り◎/傾斜◎/溝◎/平面◎/倣い◎
  • 部品・レンチ：TRDR20IP
  • 部品・皿ねじ：BFTX0513IP(5.0N・m)
  • 部品・焼付防止剤：SUMI-P
  • Fig：4
注意事項
  • カッタを選択する際、保持具取付サイズ(DCB)をご確認ください。
  • 本体にインサートは組み込んでありません。
内容品・付属品 ―
原産国 ―
特記事項 ―
