| 用途 |
― |
| 商品説明 |

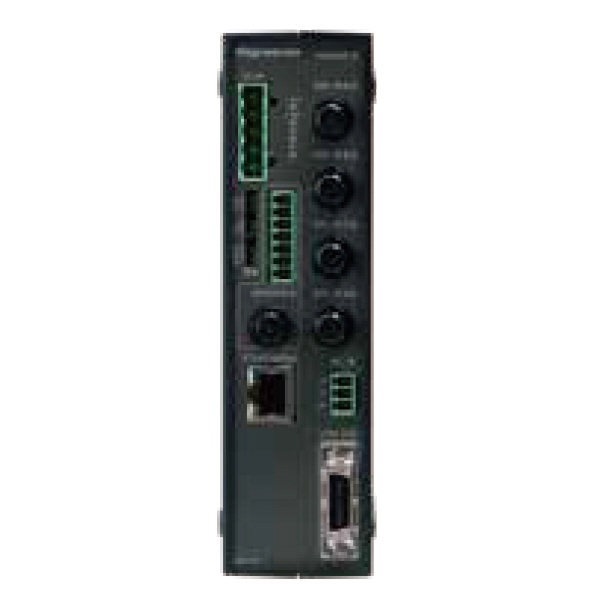

- デジタルゲージDKシリーズ用インターフェースユニットです。
- EthernetまたはCC-Linkに対応し、PCやPLCに計測データを転送することができます。
|
| 商品スペック |
- 通信：CC-Link/Ethernet
- 最大接続数 測長ユニット(システム全体)(本)：100
- 最大接続数 測長ユニット(ユニット毎)(本)：4本
- 最大接続数 ハブユニット(台)：24
- 出力分解能 入力分解能(0.1μmの場合)(μm)：0.1/0.5/1/5/10
- 出力分解能 入力分解能(0.5μmの場合)(μm)：0.5/1/5/10
- 測長ユニットデータ取込能力(通信10Mbps)(データ/秒)：最大10000(100軸接続時)
- 出力データ 単軸時：スタートにより・ピーク時の再計算開始
- 出力データ 加減算時：2軸の加減算軸の現在値・最大値・最小値・P-P値
- 機能：コンパレータ・リセット・プリセット・基準点設定・原点・マスター合わせ・測長ユニット製品情報取得・コマンド設定
- 取付方法(mm)：DIN35レール取付け
- 電源電圧(V)：DC12～24(DC11～26.4)
- 消費電力(A)：システム合計最大電流4
- 使用/保存温度範囲(℃)：0～+50(結露なきこと)
- 使用/保存温度範囲(℃)：-10～+60(20～90%RH以下)
- 質量(g)：約300
|
| 注意事項 |
- 設定可能出力データ分解能・表示分解能を示します。
- 測長ユニットの分解能を示します。
- 1軸分のデータを1データとします。
- マスター合わせ機能未使用時のみ有効です。
- 加減算軸は使用不可です。
- ハブユニット6台ごとに、電流4A以上の電源を追加してください(推奨+24V)。
- 最大電流を超える場合は、後続のMG42ハブユニットに電源供給することで後続に接続可能です。各ユニットの消費電力内訳:メインユニット:4W、ハブユニット:1W/台、測長ユニット供給:1W/本。
|
