日東工器（株） TSPカプラ(ブレードホース取付用) TSN ＴＳＰカプラ 4TSN-120 SUS NBR
日東工器（株）

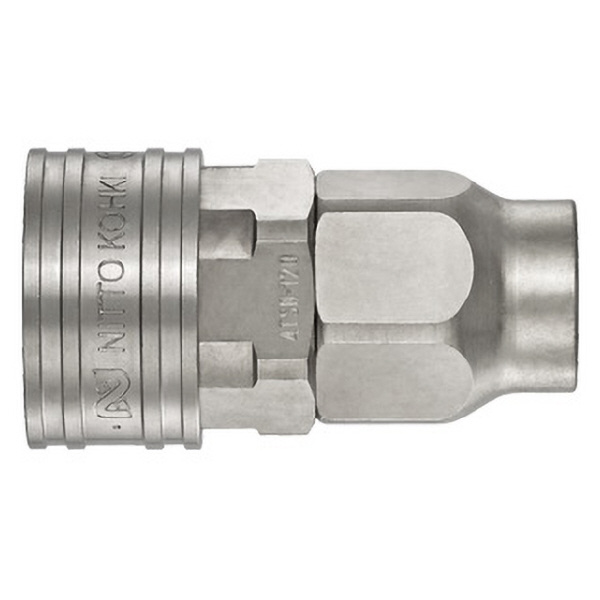

ＴＳＰカプラ　４ＴＳＮ－１２０　ＳＵＳ　ＮＢＲ

商品アイコンについて
  • 型番：4TSN-120 SUS NBR
  • 発注コード：USJ28
  • メーカー商品コード：42159
  • JANコード：4992338421595
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \9,530
　
注文単位 1個

  • ※9/15 23:20 時点の情報です

用途 ●ブレードホース取付用。
商品説明
  • 中圧用。
  • バルブレス構造なので圧力損失を大幅に低減、大流量が得られます。
  • 粘度の高い流体(グリースなど)に適しています。
  • 幅広い用途・状況に対応できるよう各種の本体材質、サイズ、取付形状を標準化しています。
  • ホースバンド不要でブレードホースを装着できます。
  • 互換性:製品型式の頭数字が同じであれば、ソケットとプラグは取付形状にかかわらず接続できます。
商品スペック
  • 商品タイプ：ソケット
  • バルブ構造：両路開放型
  • 使用温度範囲(℃)：-20～+80
  • 本体材質：ステンレス鋼
  • シール材質：ニトリルゴム
  • サイズ(mm)：Φ12×Φ18(相手側)
  • 接続種類：ホース(相手側)
  • 質量(g)：206
  • H1(mm)：六角29
  • H2(mm)：六角27
  • L(mm)：62
  • ΦB(mm)：11
  • ΦD(mm)：35
  • 相手側ホース肉厚(mm)：3±0.3
  • 備考：標準材質
  • 表示記号：NBR
注意事項
  • ブレードホース取付用は、使用するホースによって圧力・温度仕様は異なります。
  • 蒸気・熱水は温度によってシール材質に損傷を与えることがあります。
  • ブレードホース取付用は、ナットを端部まで締め付けてください。
  • TSN型の適用ホースは、主材質が軟質塩化ビニルで補強糸が編み込まれているブレードホースです。
  • TSN型のステンレス製のナットねじ部には、かじり防止としてグリースが塗布されています。
  • 使用可能な温度範囲は、使用条件によって異なります。
内容品・付属品 ―
原産国 ―
特記事項 ―
