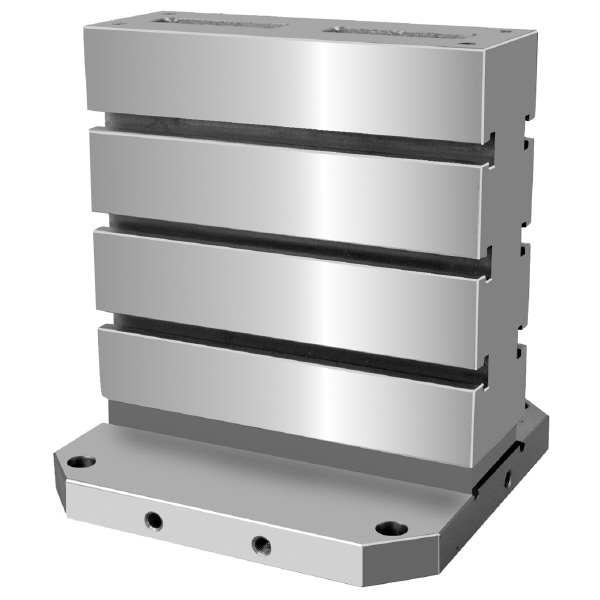

（株）スーパーツール MC用2面ジグブロック(T溝タイプ14・16) ジグブロック　２面 BRT32815
（株）スーパーツール

ジグブロック　２面　ＢＲＴ３２８１５

  • RoHS
商品アイコンについて
  • 型番：BRT32815
  • 発注コード：UAP39
  • メーカー商品コード：BRT32815
  • JANコード：4967521902755
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \594,200
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ●工作物を加工する際に、治工具類で固定するベース●主に工作機械にのせて使用します
商品説明
  • BRS型にT溝(14・16)加工が施されたタイプです。
商品スペック
  • 商品タイプ：T溝タイプ
  • 熱処理：焼鈍
  • 表面処理：焼鈍床面、ロケーター面/研削仕上立ち上がり面/機械仕上(セルフカットタイプ)
  • 材質(本体)：FC300
  • T溝数：3-2面
  • 質量(kg)：60
  • A(mm)：300
  • B(mm)：150
  • B寸法許容差(mm)：151.0±0.2
  • C(mm)：280
  • D(mm)：40
  • E(mm)：75
  • E寸法許容差(mm)：74.5±0.2
  • F(mm)：25
  • G1(mm)：-
  • G2(mm)：-
  • H(mm)：-
  • I(コ)：-
  • J(mm)：-
  • K(mm)：-
  • L(mm)：-
  • M(mm)：-
  • N(mm)：75±0.05
  • P(mm)：75±0.03
  • Q(mm)：2
  • u(mm)：0.05
  • x(mm)：0.02
  • y(mm)：0.05
  • z(mm)：0.03
注意事項 ―
内容品・付属品 ●アイボルト(M16)×2個
原産国 ―
特記事項 別途送料がかかる場合がございます。
