| 用途 |
●引起し・反転・吊り上げ・フランジ部分吊り上げ。 |
| 商品説明 |
- クランプが使用できない建築現場で大活躍。
- 鉄骨の建方にボルト穴が利用できる。
- 鋼材に傷をつけない。
- つりピースの取付け不要。
- 斜めつり(引起し)ができる。

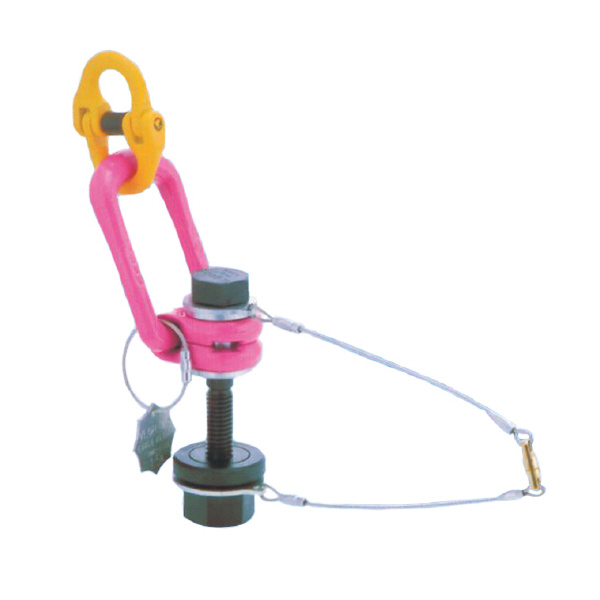

- 梁のフランジ部分に設けられたボルト穴を利用して吊り上げる穴つり専用治具。
- 取付けはボルトを締め付けるだけで簡単。
|

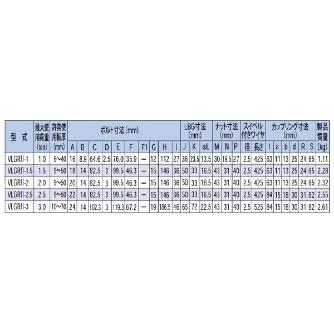

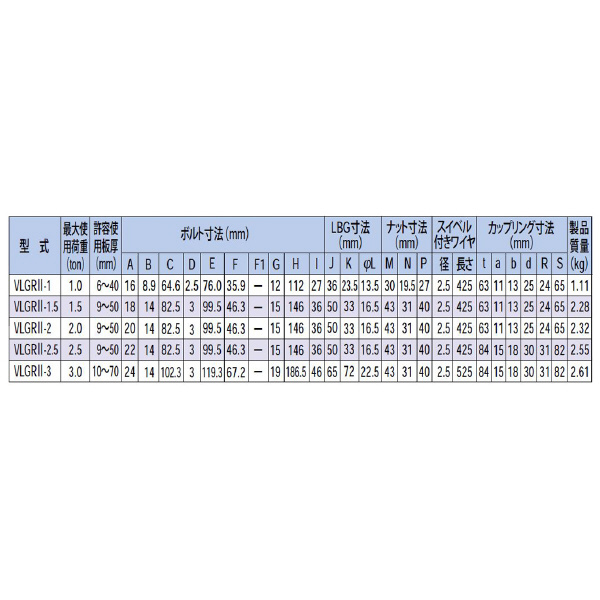

| 商品スペック |
- 最大使用荷重(t)：1.5
- 許容使用板厚(mm)：9～50

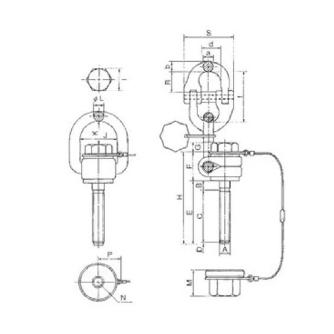

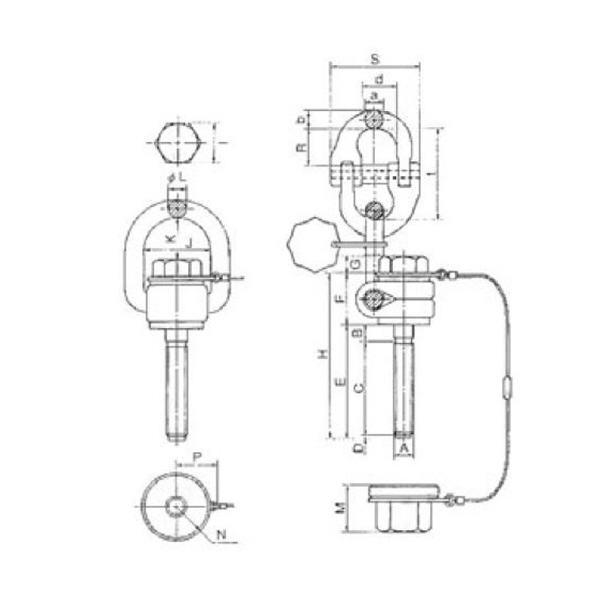

- ボルト寸法A(mm)：18
- ボルト寸法B(mm)：14
- ボルト寸法C(mm)：82.5
- ボルト寸法D(mm)：3
- ボルト寸法E(mm)：99.5
- ボルト寸法F(mm)：46.3
- ボルト寸法G(mm)：15
- ボルト寸法H(mm)：146
- ボルト寸法I(mm)：36
- LBG寸法J(mm)：50
- LBG寸法K(mm)：33
- LBG寸法ΦL(mm)：16.5
- ナット寸法M(mm)：43
- ナット寸法N(mm)：31
- ナット寸法P(mm)：40
- スイベル付ワイヤ径：2.5
- スイベル付ワイヤ長さ：425
- 適合部材：鉄骨、鉄矢板、鉄鋼構造物、鋼製枠鋼
|
| 注意事項 |
- ＜注意・使用条件＞＞
- 穴つり用治具を投げたり、つよい衝撃を与えないようにしてください。衝撃により本体及びボルト・ナットが破損したり、ボルトが金具全体から抜け落ちることがあります。
- 穴吊り治具を持ち運ぶ場合は、金具本体が脱落しないように必ずボルトにナットを取り付けた状態で持ち運びください。
- ご使用前に必ず取扱説明書をよくお読みください。＜＜特記事項＞＞【画像注意事項】
- VLGR2シリーズ画像です。
|
