住友電気工業（株） SEC－ボーリングバイト S-SVJC ＳＥＣ－ボーリングバイト S16Q-SVJCR0802-20
住友電気工業（株） SEC－ボーリングバイト S-SVJC ＳＥＣ－ボーリングバイト S16Q-SVJCR0802-20
住友電気工業（株）

ＳＥＣ－ボーリングバイト　Ｓ１６Ｑ－ＳＶＪＣＲ０８０２－２０

商品アイコンについて
  • 型番：S16Q-SVJCR0802-20
  • 発注コード：TGE31
  • メーカー商品コード：2000AWY
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \23,500
　
注文単位 1個

  • ※2/01 23:20 時点の情報です

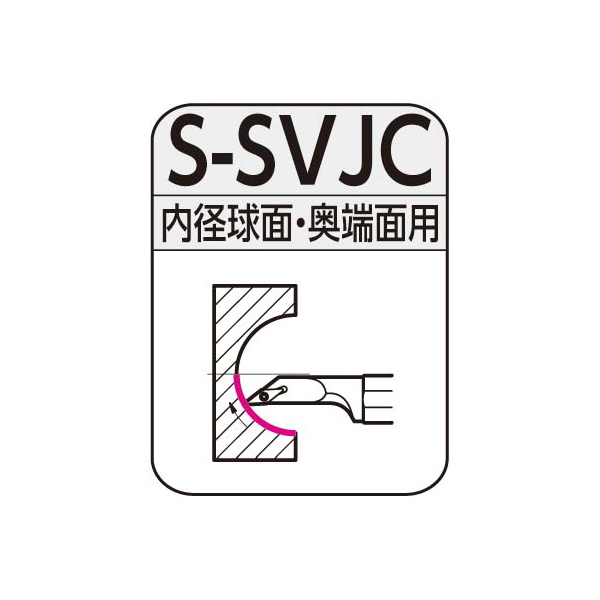

用途 ●内径倣い用●内径球面・奥端面用
商品説明 ―
商品スペック
  • クランプ方式：スクリューオン式
  • クランプ方式記号：S
  • インサート形状：菱形
  • インサート形状記号：V
  • インサート頂角(°)：35
  • インサート逃げ角(°)：7
  • インサート逃げ角記号：C
  • インサート厚さ(mm)：2.38
  • インサート厚さ記号：02
  • インサート切刃長(mm)：8.3
  • インサート切刃長記号：08
  • オフセット：あり
  • シャンク径(mm)：16
  • シャンク材質：鋼
  • シャンク材質記号：S
  • シャンク長さ(mm)：180
  • シャンク長さ記号：Q
  • 加工用途：内径球面・奥端面用
  • 高さH(mm)：15
  • 最小加工径(mm)：20
  • 勝手［記号］：右［R］
  • 刃先距離WF(mm)：2.0
  • 切込み角(°)：93
  • 切刃形状記号：J
  • 全長LF(mm)：180
  • 頭部LH3(mm)：29
  • 頭部LHD(mm)：40
  • 適用インサート：VC□□0802

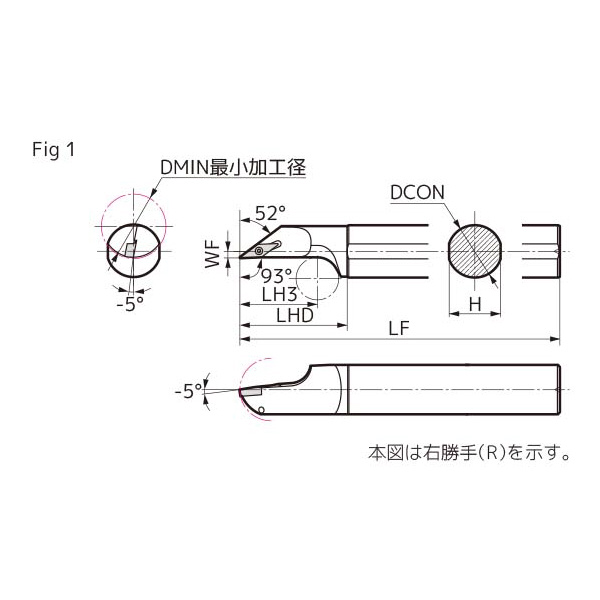

  • Fig：1
注意事項
  • 右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●皿ねじ:BFTX0204N(0.5N・m)●レンチ(トルクス穴用):TRX06
原産国 ―
特記事項 ―
