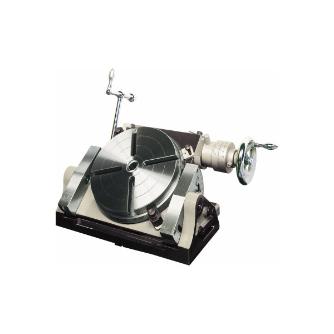

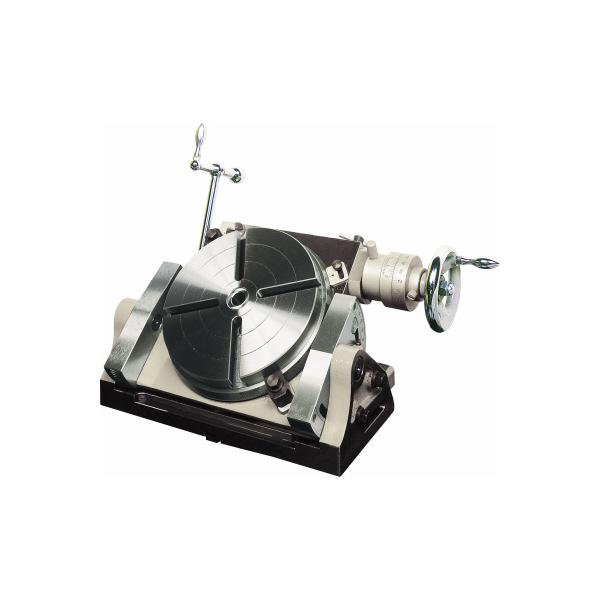

津田駒工業（株）傾斜円テーブル TT 傾斜円テーブル TT-300(16)

津田駒工業（株）

傾斜円テーブル　ＴＴ－３００（１６）廃番

商品アイコンについて

型番：TT-300(16)
発注コード：TCP01
メーカー商品コード：TT-300(16)
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	¥1,375,000


注文単位	1台

※3/13 23:30 時点の情報です

用途	―
商品説明	強力な回転・傾斜クランプ。センターバーの使用で高精度の位置合わせが可能。迅速・正解な分割作業。剛性充分な傾斜フレーム肉厚。摺動部ターカイト使用でビビリ・ひずみを解消、重切削が可能。芯出し・バックラッシュ調整が簡単。 8本T溝でどんな加工物の取り付けもOK。機械との干渉が少ないコンパクトなテーブル高さ。オプション:センターバー、テールストック、スクロールチャック(フランジ付):Φ167、Φ192、Φ233。
商品スペック	クランプ力(N・m)：800(回転クランプ)/1900(傾斜クランプ) ハンドルトルク(N・m)：35(回転クランプ)/34(傾斜クランプ) テーブル直径(mm)：300 テーブル総高さ(mm)：170 傾斜軸中心高さ(mm)：135 90°傾斜センターハイト(mm)：190 センター穴テーパー：MT・No.3 ウォームギヤ比：120:1(テーブル回転/傾斜) 回転最小角度割出目盛：10" テーブル傾斜角度(°)：0～90 傾斜最小角度目盛：1' テーブルTスロット幅×本数：12H7×8 ガイドブロック幅(mm)：16h7 積載質量(kg)：200(水平時)/100(傾斜時) 製品質量(kg)：100 寸法A(mm)：460 寸法B(mm)：336.5 寸法C(mm)：230 寸法D(mm)：230 寸法E(mm)：55 寸法F(mm)：357 寸法G(mm)：227 寸法H(mm)：130 寸法I(mm)：104 寸法J(mm)：170 寸法K(mm)：135 寸法L(mm)：35 寸法M(mm)：3 寸法N(mm)：200 寸法O(mm)：293 寸法P(mm)：73 寸法Q(mm)：80 寸法R(mm)：355 寸法S(mm)：190
注意事項	―
内容品・付属品	●クランピングユニット×4セット●ガイドブロック(本体に取付け)×2個●角度割出装置●割出装置●回転用ハンドル(丸)●傾斜用ハンドル●クランプ用L型ボックススパナ
原産国	―
特記事項	―
