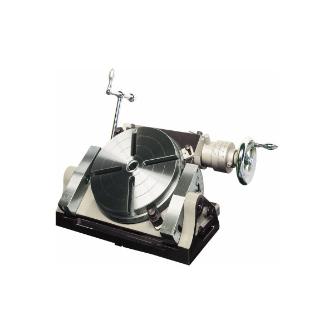

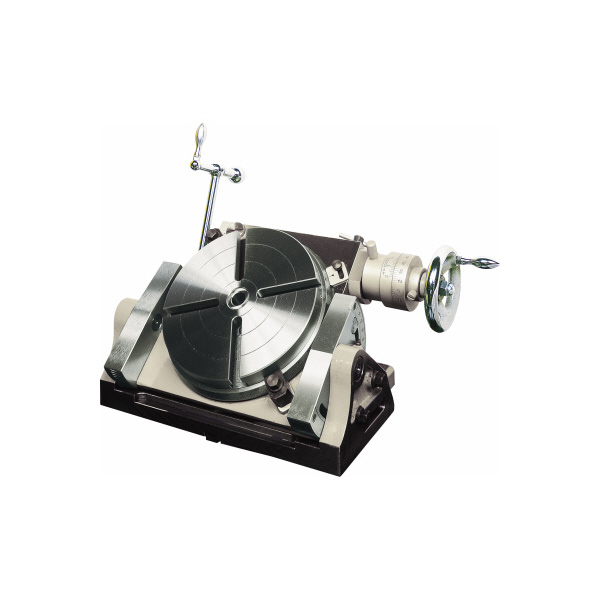

津田駒工業（株）傾斜円テーブル TT 傾斜円テーブル TT-200(16)

津田駒工業（株）

傾斜円テーブル　ＴＴ－２００（１６）廃番

商品アイコンについて

型番：TT-200(16)
発注コード：TCN89
メーカー商品コード：TT-200(16)
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	¥1,257,000


注文単位	1台

※3/13 23:30 時点の情報です

用途	―
商品説明	強力な回転・傾斜クランプ。センターバーの使用で高精度の位置合わせが可能。迅速・正解な分割作業。剛性充分な傾斜フレーム肉厚。摺動部ターカイト使用でビビリ・ひずみを解消、重切削が可能。芯出し・バックラッシュ調整が簡単。機械との干渉が少ないコンパクトなテーブル高さ。オプション:センターバー、テールストック、スクロールチャック(フランジ付):Φ132、Φ167。
商品スペック	クランプ力(N・m)：300(回転クランプ)/500(傾斜クランプ) ハンドルトルク(N・m)：20(回転クランプ)/20(傾斜クランプ) テーブル直径(mm)：200 テーブル総高さ(mm)：120 傾斜軸中心高さ(mm)：95 90°傾斜センターハイト(mm)：135 センター穴テーパー：MT・No.2 ウォームギヤ比：120:1(テーブル回転/傾斜) 回転最小角度割出目盛：10" テーブル傾斜角度(°)：0～90 傾斜最小角度目盛：1' テーブルTスロット幅×本数：12H7×4 ガイドブロック幅(mm)：16h7 積載質量(kg)：80(水平時)/40(傾斜時) 製品質量(kg)：40 寸法A(mm)：330 寸法B(mm)：253 寸法C(mm)：165 寸法D(mm)：165 寸法E(mm)：40 寸法F(mm)：274 寸法G(mm)：170 寸法H(mm)：104 寸法I(mm)：92 寸法J(mm)：120 寸法K(mm)：95 寸法L(mm)：25 寸法M(mm)：4 寸法N(mm)：200 寸法O(mm)：225 寸法P(mm)：50 寸法Q(mm)：50 寸法R(mm)：255 寸法S(mm)：135
注意事項	―
内容品・付属品	●クランピングユニット×4セット●ガイドブロック(本体に取付け)×2個●角度割出装置●割出装置●回転用ハンドル(丸)●傾斜用ハンドル●クランプ用L型ボックススパナ
原産国	―
特記事項	―
