（株）日研工作所

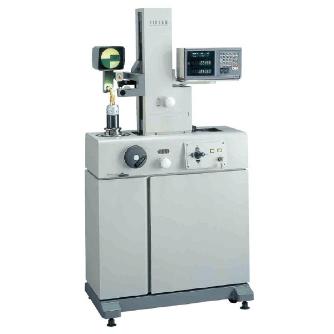

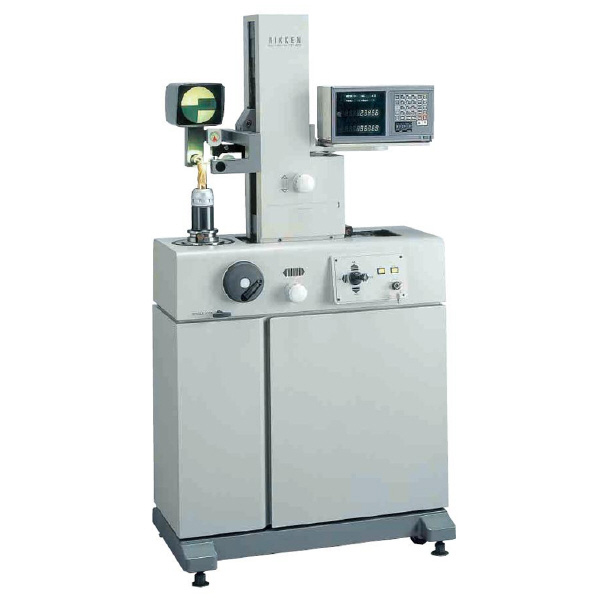

ツールプリセッタ　ＮＴＰ５００ＸＺ－５０

商品アイコンについて
  • 型番：NTP500XZ-50
  • 発注コード：TCC37
  • メーカー商品コード：NTP500XZ-50
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \5,684,000
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • 測定範囲:径でΦ300～Φ500、高さ:500mmと広範囲。
  • NTP400は光源が明るくて球切れの少ない光ファイバ式投影機。NTP300:Φ80×10倍、NTP400:Φ116×10倍(Φ180×20倍)、NTP500:Φ180×20倍。
  • 2速モータ仕様で広範囲接近もスピーディー。
  • 送りシャフトには日研ボールスクリューを使用の為、メンテナンスフリー。
  • 空圧式工具着脱装置付きで精度的にも操作的にも安定作業。
  • 両軸スケールカウンタユニット付で高精度。

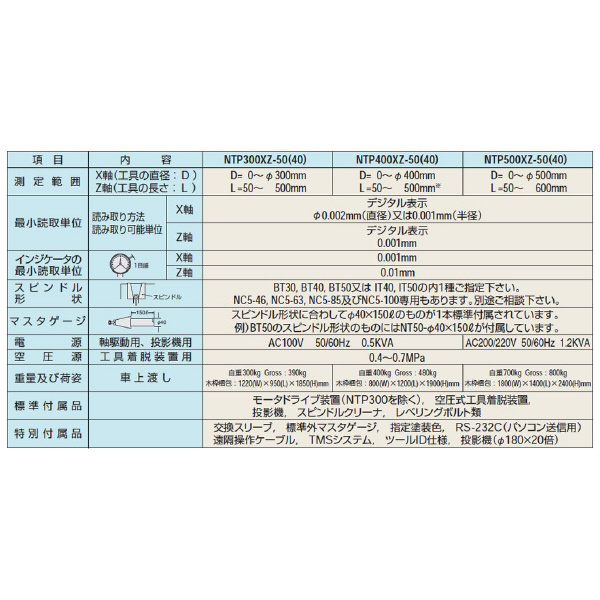

商品スペック
  • 測定範囲 長さ方向(mm)：50～600(工具の長さ:L)
  • 測定範囲 径方向(mm)：0～Φ500(工具の直径:D)
  • 最小表示 長さ方向(mm)：0.001(デジタル表示)
  • 最小表示 径方向(mm)：Φ0.002(直径)・0.001(半径)(デジタル表示)
  • 質量(kg)：700(自重)/800(Gross)
  • 電源：AC200/220V 50/60Hz 1.2KVA(軸駆動用、投影機用)
  • 空圧源(MPa)：0.4～0.7(工具着脱装置用)
  • インジケータの最小読取単位(X軸)(mm)：0.001(1目盛)
  • インジケータの最小読取単位(Z軸)(mm)：0.01(1目盛)
  • カウンタユニットの種類：2軸表示
  • ツールプリセッタ：NTP500
  • マスタゲージ：スピンドル形状に合わしてΦ40×150lのものが1本標準付属されています。
注意事項 ―
内容品・付属品 ●標準属品:モータドライブ装置、空圧式工具着脱装置、投影機、スピンドルクリーナ、レベリングボルト類●特別属品:交換スリーブ、標準外マスタゲージ、指定塗装色、RS-232C(パソコン送信用)、遠隔操作ケーブル、TMSシステム、ツールID仕様、投影機(Φ180×20倍)
原産国 ―
特記事項 ―
