ダイキン工業（株）

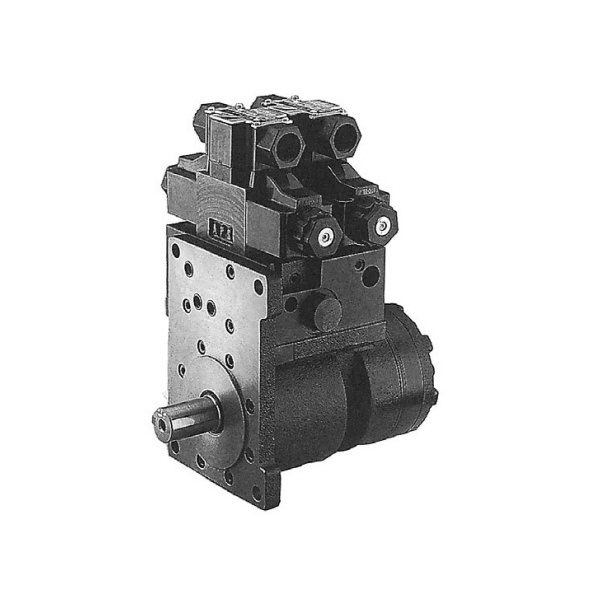

ポジショニングモータ　ＴＭ０５ＡＩ－２Ｒ０１－ＡＴＮＫ－２０

商品アイコンについて
  • 型番：TM05AI-2R01-ATNK-20
  • 発注コード：SGT70
  • メーカー商品コード：TM05AI-2R01-ATNK-20
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \1,170,000
　
注文単位 1個

  • ※9/13 23:20 時点の情報です

用途 ●マシニングセンターATC装置/NC旋盤の刃物台/オートローダ/パレットチェンジャー/定寸送り装置etc
商品説明
  • 低速高トルク、低騒音のオービットモータをベースに弊社独自の開発による、油圧メカ方式の回転位置決めシステムです。
  • 回転、減速、回転位置決め機構を内蔵し、全てのコンポーネントを配管レスで一体化した小型ユニットです。
  • 立ち上がり応答が良好で、減速カムとメカバルブの採用により負荷に対する適正な減速が得られるため、短時間でミスインデックスのないショックレス停止が可能です。
  • モータ１回転当たりの割り出し数は、1/rev、2/rev、3/rev、の３機種があり位置決めカム溝形状は、高精度(±0.1°)のＶ溝と補助的な位置決めを目的としたルーズ角を持ったR溝の2機種があります。
  • 電磁操作弁のON、OFF制御のみで作動するため、制御・操作が簡単です。
  • 送りピッチが任意に選択できるため、スムーズな多ピッチ送りが可能です。
商品スペック
  • モータ容量(cm2/rev)：54
  • シャフト径(mm)：Φ25.4(キー幅 6.35mm)
  • 割り出し数：2割り出し/回転
  • カム溝：R溝(補助位置決め、ルーズ角あり)
  • 使用圧力(MPa)：3.5以下
  • 使用圧力kgf/cm2)：35以下
  • CLポート絞り(Φ)：無
  • デザイン番号：20

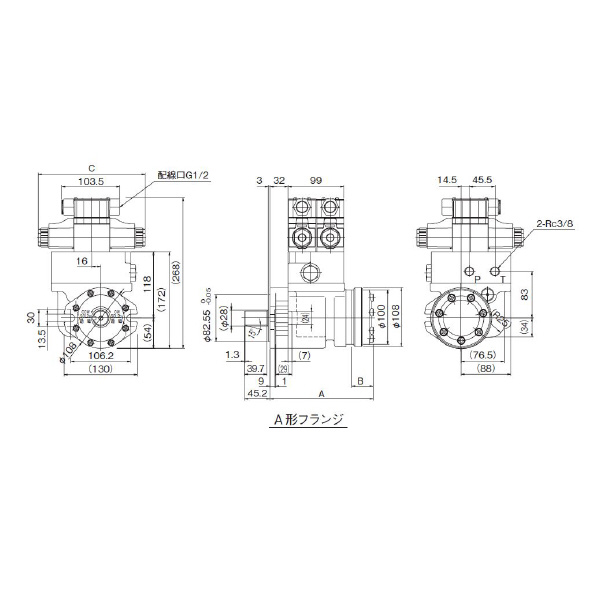

  • フランジ：SAE A
  • 基本形式：TMシリーズポジショニングモータ
  • 制御ポート：無

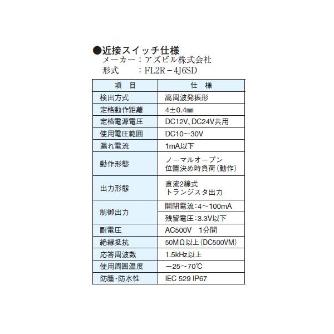

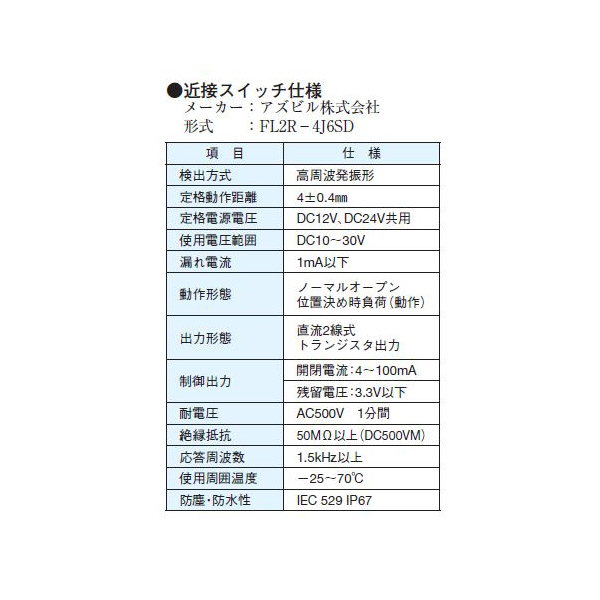

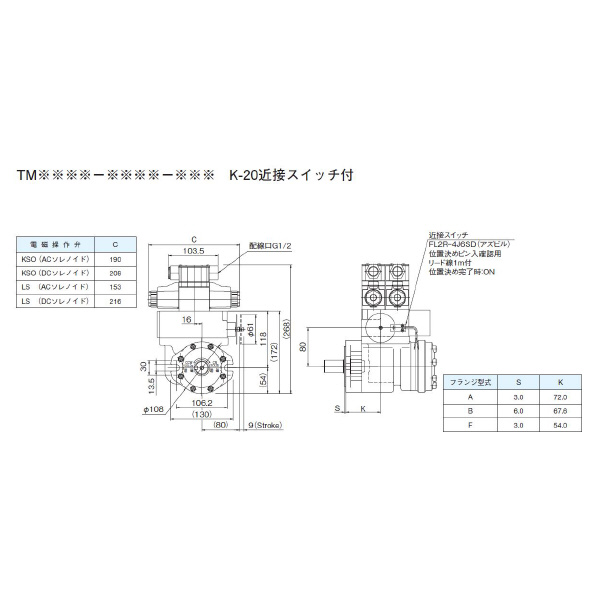

  • 接近スイッチ：有

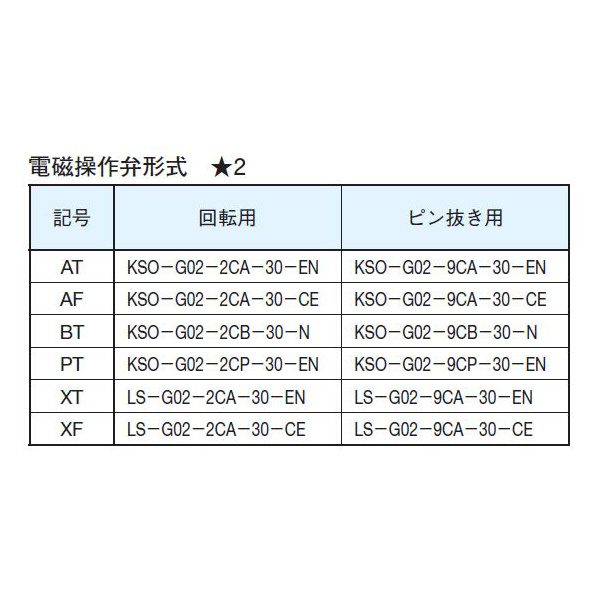

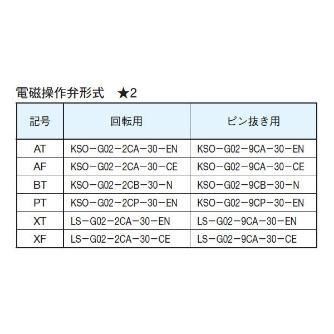

  • 電磁操作弁形式：［AT］電磁操作弁記号表参照
注意事項
  • 電磁操作弁の仕様は、KSO-G02、LS-G02をご参照ください。
  • 作動油は石油系作動油を使用してください。また異種の作業油使用及び混合はおやめください。
  • 傷が付いたホースや古いホースは、配管に使用しないでください。また、ホースは充分耐圧のある物を使用してください。
内容品・付属品 ―
原産国 ―
特記事項 ―
