（株）大阪ジャッキ製作所

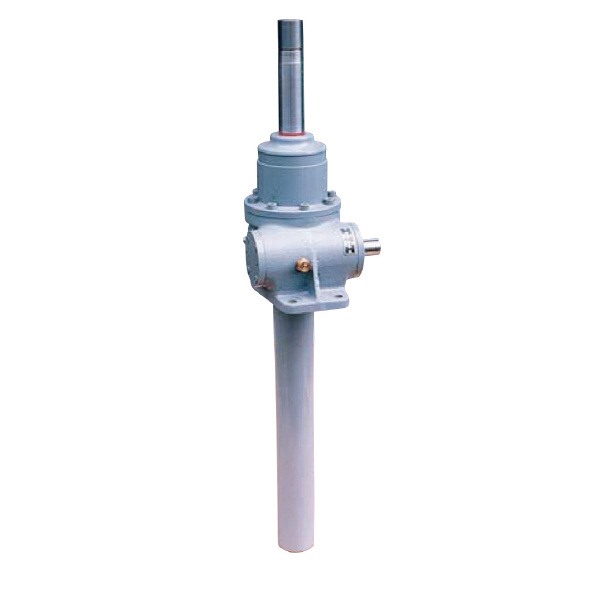

ボールスクリュ形ウォームギヤジャッキ　ＢＪ５０Ｌ３５０

商品アイコンについて

型番：BJ50L350
発注コード：RRT28
メーカー商品コード：123801
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	―


注文単位	1個

※5/14 23:30 時点の情報です

用途	●扉開閉装置。●医療機器。●レベル調整装置。●精密移動装置。●バルブ開閉装置。●台車移動装置。●寸法調整。●反転装置。●昇降装置。●荷役装置。●測定機器。●重機械。
商品説明	ボールスクリュ(ボールネジ)軸を使用した高効率なウォームギヤジャッキです。 WJ形に比べ駆動トルクが小さく、作動が軽快ですから高速・高頻度使用の用途に、また、重量物の移動、昇降用に最適です。

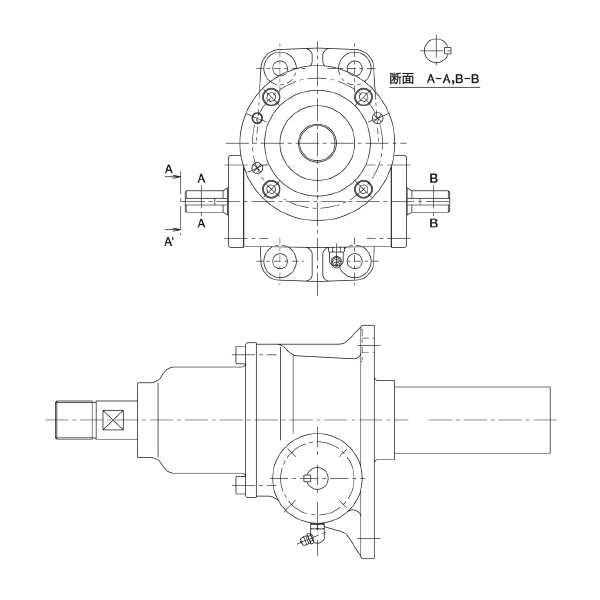

商品スペック	ギヤ比：29:1(低速形) 押力(kN)：500 引力(kN)：250 揚程(ストローク)(mm)：350 ウォーム軸ー回転当たりのスクリュ移動量(mm)：24/29 スクリュ外径(mm)：100 ねじリード(mm)：24 許容回転数(rpm)：860(1条) 押力(tf)：50 引力(tf)：25 A：M100×3 B(mm)：80 C(mm)：700 D(mm)：100 E(mm)：120 F(mm)：32 G(mm)：50 H(h10)(mm)：170 I(mm)：139.8 J(mm)：500 K(mm)：82 L(mm)：490 M(mm)：165 N(mm)：245 O(mm)：200 P(mm)：285 Q(mm)：39 QZ(mm)：70 R(mm)：149 S(h6)(mm)：43 T(P9h9)(mm)：12 U(mm)：38(-0.2～0) V(mm)：70 W(mm)：35 Y(mm)：10 Z(mm)：90 オーバーハング荷重(kN)：2.2 スクリュ回り止めトルク(N・m)：2130 押耐力(kN(tf))：750(75) 起動トルク(N・m)：約200 効率(%)：41.8 使用温度範囲(℃)：-5～+80(周囲温度50℃以内) 質量(揚程350mmの場合)(kg)：約300 定格荷重時の最高回転数(rpm)：485(1条) 無負荷トルク(N・m)：約12
注意事項	セルフロックはできませんので、ブレーキ装置を設けてください。スクリュの回り止めは、設けていませんので外部で設けてください。スクリュにエンドプレートが付属していますが、スクリュの抜け防止用で、駆動時の出力に耐えるものではありません。ウォームギヤジャッキの取付ボルトは強度区分8.8以上をご使用してください。
内容品・付属品	●取扱説明書
原産国	―
特記事項	―
