（株）大阪ジャッキ製作所

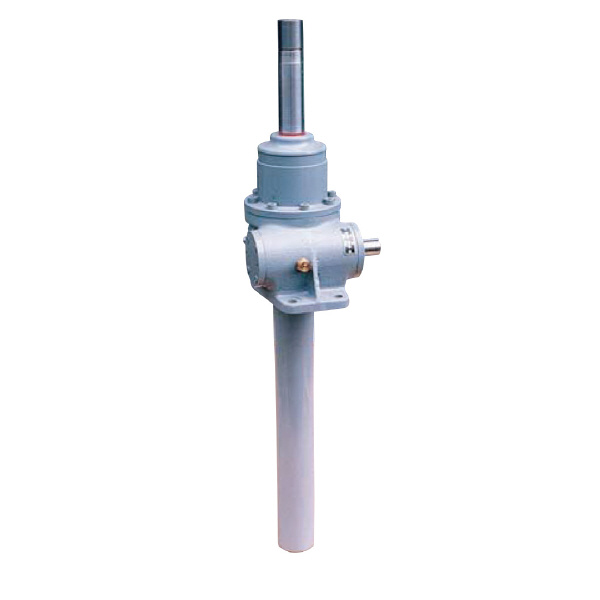

ボールスクリュ形ウォームギヤジャッキ　ＢＪ２５Ｌ３５０

商品アイコンについて

型番：BJ25L350
発注コード：RRT26
メーカー商品コード：123701
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	―


注文単位	1個

※5/14 23:30 時点の情報です

用途	●扉開閉装置。●医療機器。●レベル調整装置。●精密移動装置。●バルブ開閉装置。●台車移動装置。●寸法調整。●反転装置。●昇降装置。●荷役装置。●測定機器。●重機械。
商品説明	ボールスクリュ(ボールネジ)軸を使用した高効率なウォームギヤジャッキです。 WJ形に比べ駆動トルクが小さく、作動が軽快ですから高速・高頻度使用の用途に、また、重量物の移動、昇降用に最適です。
商品スペック	ギヤ比：24:1(低速形) 押力(kN)：250 引力(kN)：125 揚程(ストローク)(mm)：350 ウォーム軸ー回転当たりのスクリュ移動量(mm)：2/3 スクリュ外径(mm)：80 ねじリード(mm)：16 許容回転数(rpm)：1000(1条) 押力(tf)：25 引力(tf)：12.5 A：M70×2 B(mm)：70 C(mm)：500 D(mm)：415 E(mm)：95 F(mm)：24 G(mm)：25 H(h10)(mm)：120 I(mm)：101.6 J(mm)：405 K(mm)：58 L(mm)：395 M(mm)：130 N(mm)：195 O(mm)：150 P(mm)：220 Q(mm)：33 QZ(mm)：58 R(mm)：112 S(h6)(mm)：35 T(P9h9)(mm)：10 U(mm)：30(-0.2～0) V(mm)：50 W(mm)：25 Y(mm)：5 Z(mm)：70 オーバーハング荷重(kN)：1.5 スクリュ回り止めトルク(N・m)：710 押耐力(kN(tf))：375(37.5) 起動トルク(N・m)：約70 効率(%)：42.4 使用温度範囲(℃)：-5～+80(周囲温度50℃以内) 質量(揚程350mmの場合)(kg)：約150 定格荷重時の最高回転数(rpm)：920(1条) 無負荷トルク(N・m)：約4.2
注意事項	セルフロックはできませんので、ブレーキ装置を設けてください。スクリュの回り止めは、設けていませんので外部で設けてください。スクリュにエンドプレートが付属していますが、スクリュの抜け防止用で、駆動時の出力に耐えるものではありません。ウォームギヤジャッキの取付ボルトは強度区分8.8以上をご使用してください。
内容品・付属品	●取扱説明書
原産国	―
特記事項	―
