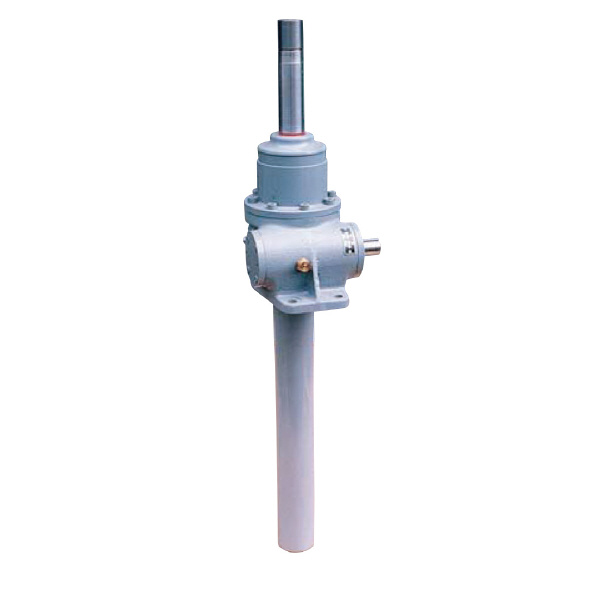

ボールスクリュ形ウォームギヤジャッキ　ＢＪ１０Ｈ３５０

商品アイコンについて

型番：BJ10H350
発注コード：RRT21
メーカー商品コード：123402
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	―


注文単位	1個

※5/14 23:30 時点の情報です

用途	●扉開閉装置。●医療機器。●レベル調整装置。●精密移動装置。●バルブ開閉装置。●台車移動装置。●寸法調整。●反転装置。●昇降装置。●荷役装置。●測定機器。●重機械。
商品説明	ボールスクリュ(ボールネジ)軸を使用した高効率なウォームギヤジャッキです。 WJ形に比べ駆動トルクが小さく、作動が軽快ですから高速・高頻度使用の用途に、また、重量物の移動、昇降用に最適です。

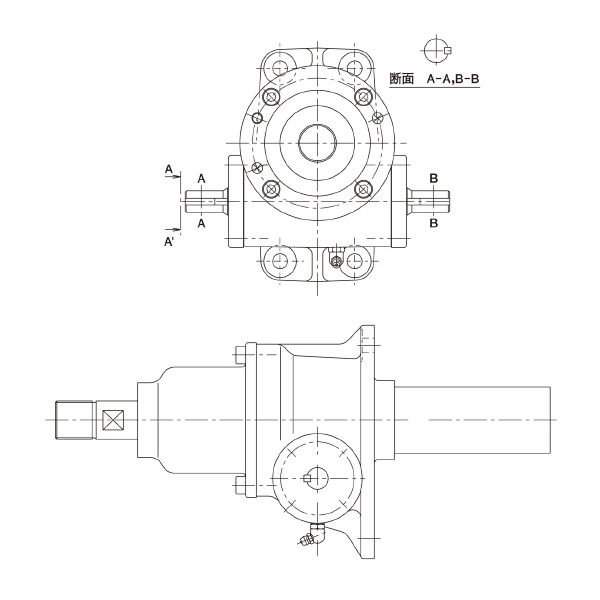

商品スペック	ギヤ比：24:3(高速形) 押力(kN)：100 引力(kN)：50 揚程(ストローク)(mm)：350 ウォーム軸ー回転当たりのスクリュ移動量(mm)：2/1 スクリュ外径(mm)：50 ねじリード(mm)：16 許容回転数(rpm)：1400(3条) 押力(tf)：10 引力(tf)：5 A：M50×2 B(mm)：50 C(mm)：335 D(mm)：395 E(mm)：63 F(mm)：14 G(mm)：20 H(h10)(mm)：90 I(mm)：76.3 J(mm)：290 K(mm)：42 L(mm)：275 M(mm)：95 N(mm)：130 O(mm)：90 P(mm)：156 Q(mm)：22 QZ(mm)：43 R(mm)：73 S(h6)(mm)：25 T(P9h9)(mm)：8 U(mm)：21(-0.2～0) V(mm)：36 W(mm)：20 Y(mm)：3 Z(mm)：41 オーバーハング荷重(kN)：1.1 スクリュ回り止めトルク(N・m)：290 押耐力(kN(tf))：150(15) 起動トルク(N・m)：約60 効率(%)：58.6 使用温度範囲(℃)：-5～+80(周囲温度50℃以内) 質量(揚程350mmの場合)(kg)：約45 定格荷重時の最高回転数(rpm)：770(3条) 無負荷トルク(N・m)：約1.8
注意事項	セルフロックはできませんので、ブレーキ装置を設けてください。スクリュの回り止めは、設けていませんので外部で設けてください。スクリュにエンドプレートが付属していますが、スクリュの抜け防止用で、駆動時の出力に耐えるものではありません。ウォームギヤジャッキの取付ボルトは強度区分8.8以上をご使用してください。
内容品・付属品	●取扱説明書
原産国	―
特記事項	―
