（株）大阪ジャッキ製作所

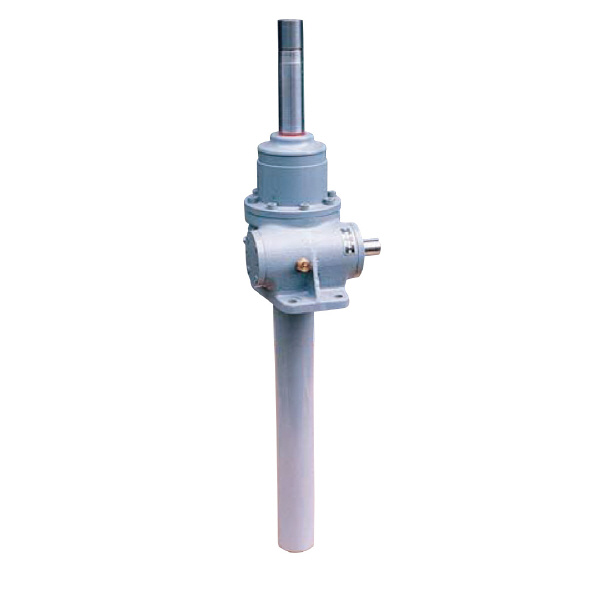

ボールスクリュ形ウォームギヤジャッキ　ＢＪ０５Ｌ３５０

商品アイコンについて

型番：BJ05L350
発注コード：RRT18
メーカー商品コード：123201
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	―


注文単位	1個

※5/14 23:30 時点の情報です

用途	●扉開閉装置。●医療機器。●レベル調整装置。●精密移動装置。●バルブ開閉装置。●台車移動装置。●寸法調整。●反転装置。●昇降装置。●荷役装置。●測定機器。●重機械。
商品説明	ボールスクリュ(ボールネジ)軸を使用した高効率なウォームギヤジャッキです。 WJ形に比べ駆動トルクが小さく、作動が軽快ですから高速・高頻度使用の用途に、また、重量物の移動、昇降用に最適です。

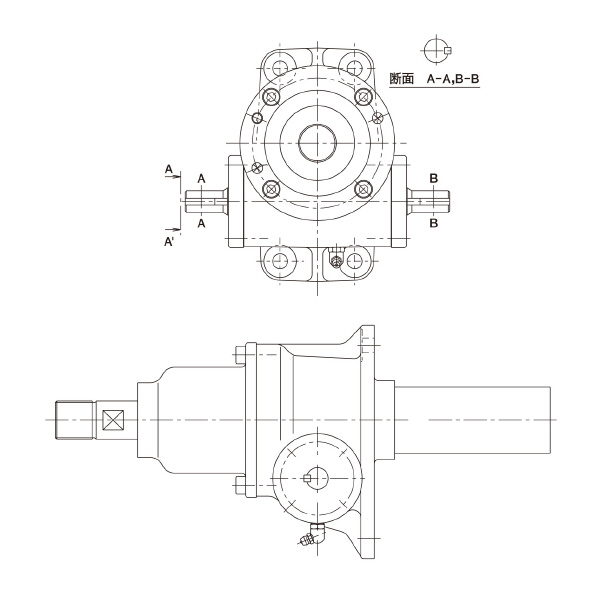

商品スペック	ギヤ比：18:1(低速形) 押力(kN)：50 引力(kN)：25 揚程(ストローク)(mm)：350 ウォーム軸ー回転当たりのスクリュ移動量(mm)：5/9 スクリュ外径(mm)：36 ねじリード(mm)：10 許容回転数(rpm)：1750(1条) 押力(tf)：5 引力(tf)：2.5 A：M36×2 B(mm)：40 C(mm)：275 D(mm)：390 E(mm)：55 F(mm)：12 G(mm)：15 H(h10)(mm)：72 I(mm)：60.5 J(mm)：230 K(mm)：36 L(mm)：218 M(mm)：70 N(mm)：105 O(mm)：65 P(mm)：110 Q(mm)：18 QZ(mm)：35 R(mm)：54 S(h6)(mm)：22 T(P9h9)(mm)：6 U(mm)：18.5(-0.1～0) V(mm)：30 W(mm)：15 Y(mm)：3 Z(mm)：30 オーバーハング荷重(kN)：0.7 スクリュ回り止めトルク(N・m)：90 押耐力(kN(tf))：75(7.5) 起動トルク(N・m)：約13 効率(%)：39.6 使用温度範囲(℃)：-5～+80(周囲温度50℃以内) 質量(揚程350mmの場合)(kg)：約25 定格荷重時の最高回転数(rpm)：1580(1条) 無負荷トルク(N・m)：約0.75
注意事項	セルフロックはできませんので、ブレーキ装置を設けてください。スクリュの回り止めは、設けていませんので外部で設けてください。スクリュにエンドプレートが付属していますが、スクリュの抜け防止用で、駆動時の出力に耐えるものではありません。ウォームギヤジャッキの取付ボルトは強度区分8.8以上をご使用してください。
内容品・付属品	●取扱説明書
原産国	―
特記事項	―
